Panoramica
Tendzone MCN - 4611 è un nodo cloud integrato con sistema interattivo distribuito multimediale, un dispositivo codec integrato, supporta il passaggio manuale alla codifica o decodifica del nodo cloud, la distribuzione del sistema supporta sia la modalità di distribuzione centerless che quella centrale, che possono essere selezionate su richiesta in il progetto. Se utilizzato come nodo di codifica, supporta l'acquisizione del segnale video 4K@60 e la codifica 4K@30; se utilizzato come nodo di decodifica, supporta la decodifica video 4K a 60 e la visualizzazione dell'uscita video; supporta le applicazioni dei sedili KVM e supporta le applicazioni di giunzione LED/LCD.
Caratteristiche
Alta definizione, multifunzione
- Supporta il display di uscita con risoluzione 4K@60
- Supporta l'acquisizione e la codifica del segnale video 4K@30
- Supporta l'applicazione della sede KVM
Splicing intelligente, gestione unificata
- Supporta la visualizzazione sincrona delle immagini di giunzione dello schermo LED/LCD
- Supporta la gestione e il controllo unificati del software della piattaforma di sistema distribuito
- Supporta la visualizzazione in finestre di immagini video, cross-screen, roaming e sovrapposizione
Sicuro e affidabile
- Chip domestici, sistema Linux integrato, esente da virus
- Supporta l'alimentazione PoE e il backup dell'alimentatore esterno
- Supporta il backup del collegamento ottico
Manutenzione facile
- Design senza ventola e silenzioso, backup optoelettronico
- Design integrato, passaggio gratuito alla codifica o decodifica
- Supporta l'installazione affiancata di 2 unità; supporta l'installazione centralizzata di 12 unità

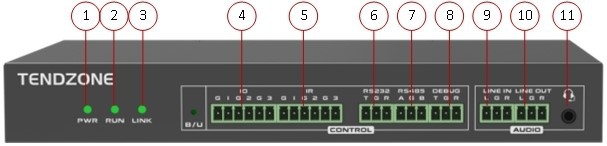

Informazioni sul pannello
(1)Indicatore di alimentazione Nota: sempre acceso quando acceso
(2) Spia di funzionamento Nota: lampeggia quando il programma viene eseguito normalmente ed è sempre accesa in caso di anomalie
(3)Indicatore di connettività Nota: lampeggia quando connesso al server, anomalo quando è sempre acceso
(4)3 -modo IO
(5)3 -modo IR
(6)Un canale RS 232
(7)Una RS485
(8)Porta di debug Nota: porta di debug, utilizzata per individuare i problemi
(9) Ingresso bilanciato LINE IN
(10) Uscita bilanciata LINE OUT
(11)3. Interfaccia da 5 mm Nota: ingresso e uscita integrati
(1) Ingresso bilanciato LINE IN
(2) Uscita bilanciata LINE OUT
(3)Un canale RS 232
(4)Un IO + un IR
(5)Ingresso HDMI IN1 (con audio)
(6)Uscita HDMI OUT (con audio)
(7)USB3.0 Porta host di tipo A Nota: collega la tastiera e il mouse quando si utilizza il nodo di decodifica KVM
(8)USB2.0 Porta host di tipo A Nota: collegare la tastiera e il mouse quando si utilizza il nodo di decodifica KVM
(9) Porta di tipo C (aggiornamento) Nota: connettersi a un computer per il controllo quando si utilizza il nodo di codifica KVM
(10)Porta di rete ottica Gigabit SFP
(11) Porta Gigabit Ethernet PoE Nota: supporta l'alimentazione POE
(12)Porta di alimentazione CC 12 V/2 A
Etichetta sexy: Decoder encoder 4k av over ip, Cina Produttori di decoder encoder 4k av over ip, fornitori, fabbrica
SPECIFICHE
|
Prestazioni generali |
||
|
Configurazione hardware |
Chip codec interno sviluppato internamente; sviluppato sulla base del sistema Linux incorporato, senza virus o invasione di trojan; |
|
|
Pannello frontale |
3 indicatori di stato: PWR, RUN e LINK; |
|
|
Interfaccia video |
Ingresso video HDMI a 1 canale; Uscita video HDMI a 1 canale; Supporto fibbia fissa HDMI; |
|
|
Interfaccia audio |
1-ingresso/uscita jack per cuffie da 3,5 mm; 2 ingressi audio LINE bilanciati; 2-uscita audio LINE bilanciata; |
|
|
Interfaccia dati |
{{0}}host USB 3.0; {{0}}host USB 2.0; 1 interfaccia di tipo c, supporta OTG; |
|
|
Interfaccia di controllo |
4IO; 4 IR; 2RS232; 1RS485; 1 porta di debug RS232; |
|
|
Interfaccia di rete |
1 1000Porta di rete in fibra ottica Mbps; 1 1000Porta Ethernet Mbps, che supporta l'alimentazione POE; |
|
|
Interfaccia di potenza |
1 interfaccia di alimentazione CC, ingresso 12 V/2 A; |
|
|
Consumo energetico del dispositivo |
Inferiore o uguale a 12 W; |
|
|
Protezione dalle perdite attuale |
0.25 mA |
|
|
Ambiente di lavoro |
Temperatura: 0~45 gradi; Umidità relativa: 10%-90% RH; |
|
|
Ambiente di archiviazione |
Temperatura: -20 gradi -60 gradi; Umidità relativa: 5%-90% RH; |
|
|
Installazione |
Due armadi 1U installati fianco a fianco; 8 impianti centralizzati; |
|
|
Misurare |
Dimensioni del prodotto: 220*124*30 mm; Dimensioni imballo: 540 * 280 * 90 mm; Peso netto: 0,7 kg; Peso lordo: 2,48 kg; |
|
|
Codificatore |
Decodificatore |
|
|
Ingresso video |
N/A |
Supporta l'acquisizione di input video 1-canale 4K a 60 fps, codifica video 4K a 30 fps e compatibilità con le versioni precedenti; supporta risoluzione di codifica, bit rate, frame rate, formato di codifica, impostazioni di controllo della velocità, intervallo di regolazione del bit rate 128 Kbps~40 Mbps, intervallo di regolazione del frame rate 5~60 fotogrammi; |
|
Uscita video |
Supporta uscita e decodifica video 1 -canale 4K a 60, con compatibilità con la risoluzione verso il basso; supportare l'output con risoluzione personalizzata; supporta la decodifica video H 264/H265; |
Supporta 1- uscita in loop video 4K a 30 fps del canale; |
|
Ingresso audio |
Se utilizzato come nodo di uscita della postazione KVM, supporta l'ingresso audio 1 3,5 mm e l'ingresso audio 1 LINE; |
Supporta ingresso jack per cuffie a 1-modo da 3,5 mm; 2-ingresso audio LINE bilanciato; Supporta la codifica del formato audio AAC, G.711a, G.711u, G.722, frequenza di campionamento 24-bit 48KHz; |
|
Uscita audio |
Supporta l'uscita audio LINE 2-bilanciata; 1-uscita jack per cuffie da 3,5 mm; Supporta la decodifica del formato audio AAC, G.711a, G.711u, G.722, O PUS, frequenza di campionamento 24-bit 48KHz; |
N/A |
|
Riconoscimento video |
Supporta l'identificazione automatica dell'identificatore di visualizzazione esteso EDID; Compatibile con il sistema P a scansione progressiva; |
|
|
Comunicazione di rete |
Supportare la comunicazione tra segmenti; Supporta DH CP per ottenere dinamicamente l'indirizzo IP; Supporta il protocollo RTSP/RTP; Supporta unicast e multicast; |
|
|
Funzionamento e manutenzione dell'attrezzatura |
Supporta l'ottenimento di informazioni sulla sopravvivenza del processo del dispositivo, informazioni sull'utilizzo della memoria, informazioni sul tempo di esecuzione, tasso di occupazione della CPU e informazioni sul funzionamento e sulla manutenzione dell'utilizzo del disco; Supporta la configurazione della pagina web; Supporta la configurazione di rete, l'aggiornamento del dispositivo, il riavvio, l'esportazione dei registri, l'importazione/esportazione della configurazione, la cancellazione della configurazione utente e il ripristino delle impostazioni di fabbrica; |
|
|
Sottotitoli/Sfondo |
Supporta le impostazioni dello sfondo; Supporta le impostazioni dei sottotitoli; Supporta la visualizzazione di banner; |
|
|
Applicazione |
Supporta l'applicazione dell'agente KVM; Supporta applicazioni di visualizzazione di giunzione; Supporta l'applicazione di sincronizzazione video ad altissima risoluzione; |
|
