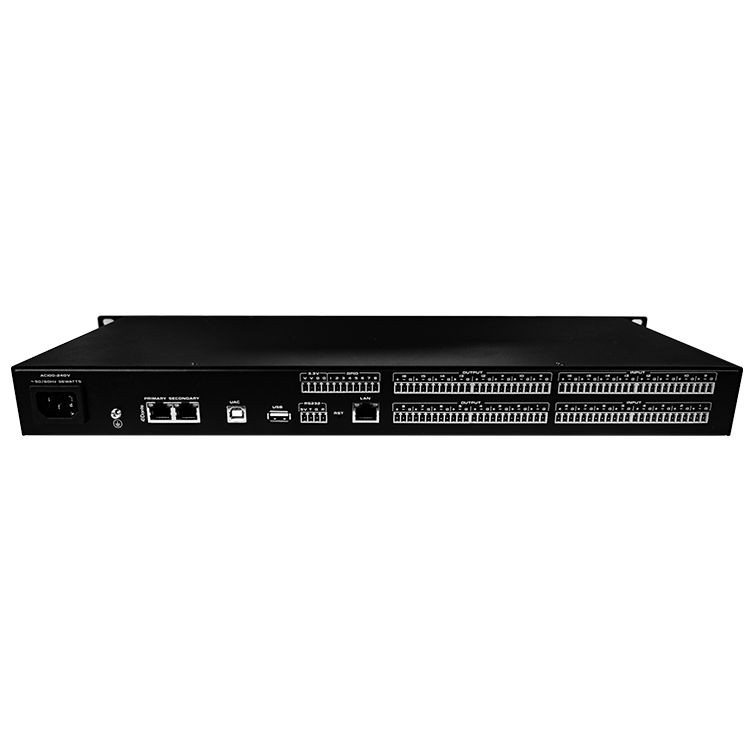

I componenti principali di un processore audio includono una sezione di ingresso, una sezione di uscita e un modulo di elaborazione interno
Sezione di ingresso
La sezione input comprende principalmente le seguenti funzioni:
Controllo guadagno in ingresso: regola il livello di ingresso del processore, generalmente nell'intervallo da -6dB a +dB.
EQ di ingresso: solitamente vengono utilizzati 4-8 EQ parametrici completi, che possono regolare la frequenza, la larghezza di banda o il valore Q e il guadagno.
Ritardo ingresso: elaborazione del ritardo del segnale di ingresso, adatta per la regolazione del ritardo generale dell'altoparlante ausiliario.
Transizione polarità ingresso: regola la fase di polarità del segnale.
Sezione di uscita
La parte di output comprende principalmente le seguenti funzioni:
Routing assegnazione ingresso segnale: selezionare quale segnale del canale di ingresso deve essere emesso.
Filtro passa alto (HPF) e filtro passa basso (LPF): filtrano rispettivamente i segnali ad alta e bassa frequenza.
Equalizzatore (EQ): regola la risposta in frequenza del segnale in uscita.
Conversione polarità: regola la polarità del segnale di uscita.
Controllo guadagno: regola il livello del segnale in uscita.
Ritardo: ritarda il segnale di uscita.
Livello di avvio del limitatore: controlla la potenza del segnale per evitare il sovraccarico.
Modulo di elaborazione interna
I moduli di elaborazione interna in genere includono i seguenti chip e funzioni:
Amplificatori operazionali: ad esempio OPA 604, per l'amplificazione del preamplificatore.
I chip ADC, come PCM40, convertono i segnali analogici in segnali digitali.
Chip DSP: come ADI940, responsabile della curva EQ, noise gate, compressione e altre regolazioni del canale di ingresso.
Chip FPGA: controlla il funzionamento e la regolazione dei parametri del chip DSP.
Questi componenti lavorano insieme per ottimizzare l'elaborazione e la trasmissione dei segnali audio consentendo al processore audio di eseguire funzioni quali controllo del guadagno, regolazione dell'equalizzazione, elaborazione del ritardo, conversione della polarità, routing, impostazione del filtro e altro ancora.
