Panoramica del prodotto

Questo dispositivo di commutazione professionale ad alte prestazioni gestisce in modo efficace i segnali audio e video, rendendolo ideale per una varietà di applicazioni tra cui progetti televisivi e di trasmissione, sale conferenze multimediali, display a grande schermo, insegnamento televisivo e centri di comando/controllo.

Supporta vari formati di segnale tra cui CVBS, YPbPr, VGA, DVI, HDMI, 3G/HD/SD-SDI, HDBaseT e ottico, garantendo commutazione e trasmissione senza interruzioni tra diversi tipi di ingresso/uscita

Caratteristiche

32-interfaccia della scheda di commutazione del segnale audio e video di ingresso e 32-uscita;
Tecnologia di commutazione bus, ogni segnale può non solo essere trasmesso punto a punto, ma anche trasmesso attraverso un solo canale bus, garantendo la visualizzazione in tempo reale di tutte le immagini del segnale;
La tecnologia di raddoppio della frequenza e della linea può migliorare la visualizzazione dei segnali dell'immagine raddoppiando la linea e la frequenza;
Commutazione incrociata senza soluzione di continuità, senza schermo nero, schermo bloccato, jitter, strappi, ecc. durante il processo di commutazione;
Sono disponibili diversi tipi di segnale: CVBS, YPbPr, VGA, DVI, HDMI, 3G/HD/SD-SDI, HDBaseT, ottico;
La risoluzione è regolabile e supporta fino a 4096 x 2160P@60Hz;
Supporta canali di uscita da chiudere o aprire individualmente o completamente;
La scheda di input continua supporta la funzione di visualizzazione della schermata di sovrapposizione dei caratteri personalizzati OSD, che può sovrapporre e visualizzare contenuti cinesi personalizzati su qualsiasi canale di input in alto a sinistra, in basso a sinistra, in alto a destra, in basso a destra, ecc., ed è possibile impostare il colore del carattere ;
Supporta porta seriale RS232, rete TCP/IP, controllo dal pannello frontale, protocollo di controllo aperto;
Supporta il controllo dell'interfaccia utente GUI e il design umanizzato;
modifica e personalizzazione delle informazioni EDID;
Supporta la funzione di query sullo stato del canale di input e output del dispositivo corrente;
Supporta il salvataggio e la chiamata di più scene;
La porta del segnale supporta l'hot plug.

Etichetta sexy: Matrice video modulare ibrida 32x32, produttori, fornitori, fabbrica di matrici video modulari ibride 32x32 della Cina

Ospite
descrivere	Supporta fino a 32 interfacce per schede di commutazione del segnale audio e video in ingresso e 32 in uscita, supporta lo scambio a caldo
controllare
Porta di controllo seriale	Connettore femmina DB9 RS232
Configurazione dei pin	Perno 2 TX, Perno 3 RX, Perno 5 GND
Struttura del telaio del pannello	Segnale collegabile, 8 slot per schede di ingresso possono essere inseriti con 8 schede di ingresso di segnale, 8 slot per schede di uscita possono essere inseriti con 8 schede di uscita di segnale
Controlli del pannello frontale	Pulsante
convenzionale
Temperatura operativa	-0-+50 grado
Umidità relativa	10%-90%
Alimentazione elettrica	CA 100-240V, 50/60 Hz, consumo energetico a vuoto dell'host 60 W, scheda esclusa
Dimensioni del telaio (mm)
VMC{{0}}: 436,6 L x 320,0 L x 221,5 A

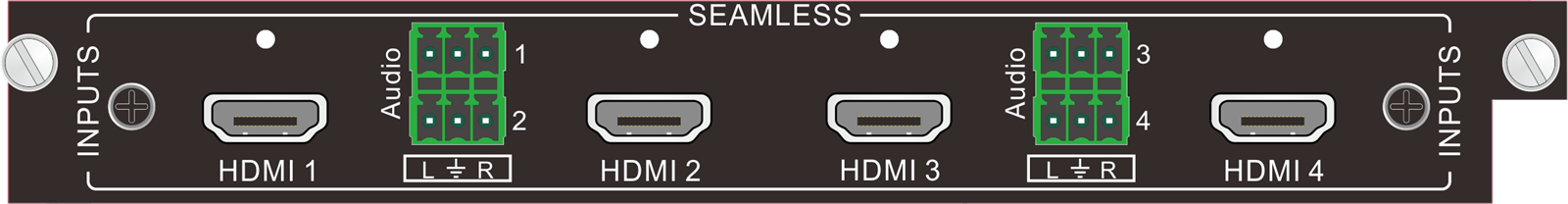

Scheda segnale di ingresso-VMC-4I-HD-4K

Segnale di ingresso	4-canale segnale HDMI, 4-canale segnale audio analogico	Consumo energetico	12.5W
Connettori di ingresso	Morsettiera collegabile a 19-pin femmina, 3-pin di tipo A	Profondità di colore	8 bit
Tipo di segnale	HDMI, DVI-D, identificazione automatica dei segnali in ingresso	larghezza di banda	10,2 Gbps
temperatura	0 grado - +50 grado	umidità	10% - 90%
Risoluzione	Risoluzione massima di ingresso 4096 x 2160P@60Hz, ingresso adattivo
Formato audio	L'audio incorporato supporta i formati PCM, Dobly Digital, DTS, DTS-HD, l'audio esterno supporta il formato PCM
standard	Supporta HDMI1.4, HDCP2.2
Gestione EDID	Supporta la funzione di apprendimento EDID
Altre caratteristiche	Supporta le impostazioni di crominanza, luminosità, contrasto, temperatura del colore e valore di nitidezza, supporta la funzione di sovrapposizione dei caratteri, hot plug

Scheda segnale di ingresso-VMC-4I-OF

Segnale di ingresso	4-canale segnale in fibra ottica, riconoscimento automatico del segnale in ingresso	Consumo energetico	24W
Connettori di ingresso	Modulo in fibra ottica	Tipi di dati	DVI/HDMI
Tasso massimo	10,2 Gbps	Umidità relativa	10%-90%
temperatura	0 grado -+50 grado	Profondità di colore	8 bit, 10 bit, 12 bit, 16 bit
Modulo in fibra ottica
Specifiche dell'interfaccia	Interfaccia LC
Segnale in fibra ottica	9 risoluzioni regolabili, la risoluzione di ingresso più alta è 4096x2160 a 30Hz
Distanza di trasmissione	Deve essere utilizzato con trasmettitore/ricevitore in fibra ottica, la distanza di trasmissione massima della fibra monomodale 4096x2160 a 30 Hz è 2 km, la modalità multimodale è 300 m
Velocità dati massima	10,2 Gbit/s
altro
Funzione	Supporta la funzione di sovrapposizione dei caratteri e lo scambio a caldo

Scheda segnale di ingresso-VMC-4I-HBT

Ingresso video
Segnale di ingresso	Segnale HDBT 4-canale, identificazione automatica del segnale di ingresso	Livello di ingresso	TMDS 2,9 V-3,3 V
Connettori di ingresso	RJ45, con spia bicolore giallo-verde	Impedenza di ingresso	Linea differenziale 100Ω
Consumo energetico	21W
Ingresso audio
Segnale di ingresso	4-segnale stereo del canale	Connettori di ingresso	Jack audio da 3,5 mm
Impedenza di ingresso	75Ω	Risposta in frequenza	20 Hz-20K Hz
controllare
Segnale di controllo	Segnale di controllo RS232 a 4-vie	Porta di controllo	Morsettiera collegabile a 3-pin
protocollo	Supporta il protocollo RS232, supporta IR, trasmissione trasparente bidirezionale RS232
convenzionale
Guadagno	{} dB	larghezza di banda	10,2 Gbps
Risoluzione	Supporta fino a 1920×1080 a 60Hz	Diafonia	<-50dB@5MHz
Distanza di trasmissione	1080p Inferiore o uguale a 70 m	Tasso di cambio	200ns (massimo)
Temperatura operativa	-10 grado -+40 grado	Umidità relativa	10%-90%
Formato audio	L'audio incorporato supporta i formati PCM, Dobly Digital, DTS, DTS-HD, l'audio esterno supporta il formato PCM
Norma HDMI	Supporta HDMI1.4a
EDID, HDCP	Supporta la gestione manuale EDID, compatibile con HDCP1.4
Altre caratteristiche	Supporta le impostazioni di cromaticità, luminosità, contrasto, temperatura del colore e valore di nitidezza, funzione di sovrapposizione dei caratteri, hot plug e funzione di alimentazione esterna PoH

Scheda segnale di ingresso-VMC-2I-HBT-4K

Ingresso video
Segnale di ingresso	Segnale HDBT 2 -canale, riconoscimento automatico del segnale di ingresso	Livello di ingresso	TMDS 2,9 V-3,3 V
Connettori di ingresso	RJ45, con spia bicolore giallo-verde	Impedenza di ingresso	Linea differenziale 100Ω
Consumo energetico	21W
Ingresso audio
Segnale di ingresso	Segnale stereo a 2- vie	Connettori di ingresso	Jack audio da 3,5 mm
Impedenza di ingresso	75Ω	Risposta in frequenza	20 Hz-20K Hz
controllare
Segnale di controllo	Segnale di controllo RS232 a 2- vie	Porta di controllo	Morsettiera collegabile a 3-pin
protocollo	Supporta il protocollo RS232, supporta IR, trasmissione trasparente bidirezionale RS232
convenzionale
Guadagno	{} dB	larghezza di banda	10,2 Gbps
Risoluzione	Supporta fino a 4096 x 2160P@30Hz	Diafonia	<-50dB@5MHz
Distanza di trasmissione	1080p Inferiore o uguale a 70 m	Tasso di cambio	200ns (massimo)
Temperatura operativa	-10 grado -+40 grado	Umidità relativa	10%-90%
Formato audio	L'audio incorporato supporta i formati PCM, Dobly Digital, DTS, DTS-HD, l'audio esterno supporta il formato PCM
Norma HDMI	Supporta lo standard HDMI1.4
EDID, HDCP	Supporta la gestione manuale EDID, supporta HDCP2.2 e compatibile con le versioni precedenti
Altre caratteristiche	Supporta le impostazioni di cromaticità, luminosità, contrasto, temperatura del colore e valore di nitidezza, funzione di sovrapposizione dei caratteri, hot plug e funzione di alimentazione esterna PoH

Scheda segnale di ingresso-VMC-4I-DV

Segnale di ingresso	Segnale DVI a 4-via	Livello di ingresso	TMDS 2,9 V-3,3 V
Connettori di ingresso	DB porta femmina24+5	Impedenza di ingresso	75Ω
Consumo energetico	10W
convenzionale
Guadagno	{} dB	larghezza di banda	Velocità dati massima 4,95 Gbit/s
Segnale video	DVI, HDMI, VGA, C-VIDEO, YPbPr, identificazione automatica dei segnali in ingresso	Ritardo massimo	5nS(±1nS)
Tipi di dati	8 bit	Diafonia	<-50dB@5MHz
Tasso di cambio	Diafonia di 200 ns (max).	Risoluzione	Supporta fino a 1920×1200 a 60 Hz
Formato audio	L'audio incorporato supporta i formati PCM, Dobly Digital, DTS, DTS-HD, l'audio esterno supporta il formato PCM
Frequenza di campionamento audio	32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K
Gestione EDID e DDC	Supporta l'IDD (Extended Display Identification) e il Display Data Channel (DDC), utilizzando gli standard DVI e HDMI
Gestione HDCP	Supporta la protezione dei contenuti digitali a larghezza di banda elevata (HDCP) e utilizza gli standard DVI e HDMI1.3
Altre caratteristiche	Supporta le impostazioni di cromaticità, luminosità, contrasto, temperatura del colore e valore di nitidezza, funzione di sovrapposizione dei caratteri, hot plug

Scheda segnale di ingresso-VMC-4I-HD

Segnale di ingresso	Segnale HDMI 4-canale (compatibile con DVI), segnale audio analogico 4-canale	Consumo energetico	10W
Connettori di ingresso	Morsettiera collegabile a 19-pin femmina, 3-pin di tipo A	Profondità di colore	8, 10 e 12 bit
Tipo di segnale	HDMI, DVI-D, identificazione automatica dei segnali in ingresso	larghezza di banda	6,75 Gbps
temperatura	0 grado - +50 grado	umidità	10% - 90%
standard	Supporta HDMI1.3, compatibile con lo standard HDCP	Risoluzione	Supporta fino a 1920×1080 a 60Hz
Formato audio	L'audio incorporato supporta i formati PCM, Dobly Digital, DTS, DTS-HD, l'audio esterno supporta il formato PCM
Gestione EDID e DDC	Supporta l'IDD (Extended Display Identification) e il Display Data Channel (DDC), utilizzando gli standard DVI e HDMI
Altre caratteristiche	Supporta le impostazioni di cromaticità, luminosità, contrasto, temperatura del colore e valore di nitidezza, funzione di sovrapposizione dei caratteri, hot plug

Scheda segnale di ingresso-VMC-4I-VG

Ingresso video
Segnale di ingresso	Segnale VGA a 4-direzione		Ingresso di accoppiamento	Solo accoppiamento CA
Connettori di ingresso	15-porta femmina di tipo D con pin		Livello di ingresso	{{0}}.5-2.0Vp-p
Impedenza di ingresso	75Ω
Ingresso audio
Segnale di ingresso		4 canali di segnali audio analogici		Impedenza di ingresso audio	>10KΩ
Connettori di ingresso		Morsettiera collegabile a 3-pin		Impedenza di ingresso	75Ω
Risposta in frequenza		20 Hz-20K Hz
convenzionale
Guadagno	{} dB		Larghezza di banda	YPbPr: 170 MHz; C-VIDEO: 150 MHz; VGA: 170 MHz
Tasso di cambio	200ns (massimo)		Diafonia	<-50dB@5MHz
Segnale video	VGA (RGBHV), YPbPr, C-VIDEO, identificazione automatica dei segnali di ingresso
Spazio cromatico	Supporta la regolazione dello spazio colore: YCBCR\RGB			Risoluzione	Supporta fino a 1920×1200 a 60 Hz
Consumo energetico	12W
Altre caratteristiche	Supporta le impostazioni di cromaticità, luminosità, contrasto, temperatura del colore e valore di nitidezza; funzione di sovrapposizione dei caratteri; presa calda; Correzione automatica dell'ingresso del segnale VGA; ripristino della porta singola alle impostazioni di fabbrica

Scheda segnale di ingresso-VMC-4I-AV

Segnale di ingresso		Segnale CVBS 4-canale, segnale audio analogico 4-canale		Formati audio supportati		stereo
Connettori di ingresso		Connettore BNC, morsettiera collegabile a 3-pin		Standard		Supporta i formati PAL e NTSC
Consumo energetico		11W		Risoluzione		7 livelli regolabili, fino a 1920×1080@60Hz
convenzionale
Piano del rumore audio		-80dB		Massima distorsione audio		2.0V
Temperatura operativa		0 grado - +50 grado		Umidità relativa		10% - 90%
larghezza di banda		6,75 Gbps		Funzione di ridimensionamento automatico della linea		supporto
Altre caratteristiche		Supporta le impostazioni dei valori di crominanza, luminosità, contrasto, temperatura del colore e nitidezza; funzione di sovrapposizione dei caratteri; spina calda
	Scheda segnale di ingresso-VMC-4I-SD

	Segnale di ingresso		Segnale SDI 4-canale (ciascuno con un'uscita loop SDI)		Livello di ingresso		TMDS 2,9 V-3,3 V
	Connettori di ingresso		Connettori BNC		Impedenza di ingresso		75Ω
	Segnale video		SDI, HD-SDI, 3G-SDI, identificazione automatica dei segnali di ingresso		Consumo energetico		14W
	convenzionale
	Profondità di colore		8&10&12bit		Distanza di lavoro		1080p Inferiore o uguale a 100 m (utilizzare un cavo di alta qualità)
	larghezza di banda		6,75 Gbps		Risoluzione massima		1080p 4060Hz
	Temperatura operativa		0 grado - +50 grado		Umidità relativa		10% - 90%
	Funzione di raddoppio della linea		supporto		Risoluzione		Supporta fino a 1920×1080 a 60 Hz;
	Altre caratteristiche		Supporta le impostazioni dei valori di crominanza, luminosità, contrasto, temperatura del colore e nitidezza; funzione di sovrapposizione dei caratteri; spina calda

Scheda segnale di ingresso-VMC-4I-HV

Segnale di ingresso	Segnale HDMI 2-way (compatibile con DVI); Segnale VGA a 2-direzione; 4-segnale audio stereo del canale		Consumo energetico	12W
Connettori di ingresso	Connettore femmina a 19-pin di tipo A; 15-connettore femmina tipo D pin; Morsettiera collegabile a 3-pin
Risoluzione	Supporta fino a 1920×1080 a 60Hz
convenzionale
Porta HDMI:
Profondità di colore	8, 10 e 12 bit		Tipo di segnale	HDMI, DVI-D, identificazione automatica dei segnali in ingresso
larghezza di banda	6,75 Gbps		temperatura	0 grado - +50 grado
umidità	10% - 90%
Formato audio	L'audio incorporato supporta i formati PCM, Dobly Digital, DTS, DTS-HD, l'audio esterno supporta il formato PCM
standard	Supporta HDMI1.3, compatibile con lo standard HDCP
Gestione EDID e DDC	Supporta l'IDD (Extended Display Identification) e il Display Data Channel (DDC)
Porta VGA:
Ingresso di accoppiamento	Solo accoppiamento CA	Livello di ingresso			{{0}}.5-2.0Vp-p
Impedenza di ingresso	75Ω	Risposta in frequenza			20 Hz-20K Hz
Guadagno	{} dB	Diafonia			<-50dB@5MHz
Tasso di cambio	200ns (massimo)	Spazio cromatico			Supporta la regolazione di YCBCR\RGB
Segnale video	VGA (RGBHV), YPbPr, C-VIDEO, identificazione automatica dei segnali di ingresso
Altre caratteristiche	Supporta la correzione automatica dell'ingresso del segnale VGA e il ripristino delle impostazioni di fabbrica a porta singola
Funzione	Supporta hot plug e scollega, supporta le impostazioni di crominanza, luminosità, contrasto, temperatura del colore e valore di nitidezza, supporta la funzione di sovrapposizione dei caratteri

Scheda segnale di uscita-VMC-4O-HD-4K

Segnale di uscita	4-canale segnale HDMI, 4-canale segnale audio analogico	Consumo energetico	12.5 W
Connettori di uscita	Morsettiera collegabile a 19-pin femmina, 3-pin di tipo A	Profondità di colore	8 bit
convenzionale
Tipo di segnale	HDMI, DVI-D	larghezza di banda	10,2 Gbps
temperatura	0 grado - +50 grado	umidità	10% - 90%
Risoluzione	8 livelli regolabili, fino a 4096 x 2160@60Hz
Formato audio	L'audio incorporato supporta i formati PCM, Dobly Digital, DTS, DTS-HD, l'audio esterno supporta il formato PCM
standard	Supporta HDMI1.4, HDCP2.2
Gestione EDID e DDC	Supporta la funzione di apprendimento EDID e la comunicazione DDC
Altre caratteristiche	Supporta l'impostazione del formato di output, la trasmissione indipendente del segnale audio e l'hot plug tramite comandi

Scheda segnale di uscita-VMC-4O-OF

Segnale di uscita	Segnale in fibra ottica 4-way	Consumo energetico	32W
Connettori di uscita	Modulo in fibra ottica	Tasso massimo	10,2 Gbps
Tipi di dati	DVI/HDMI	temperatura	0 grado -+50 grado
Umidità relativa	10%-90%	Profondità di colore	8 bit, 10 bit, 12 bit, 16 bit
Risoluzione	Supporta 36 risoluzioni regolabili, con la massima risoluzione di uscita di 4K a 30 Hz
Modulo in fibra ottica
Specifiche dell'interfaccia	Interfaccia LC
Segnale in fibra ottica	La distanza di trasmissione massima della fibra ottica monomodale è 2KM e quella multimodale è 300M
Distanza di trasmissione	Distanza di trasmissione 4K30: la fibra ottica monomodale ha una distanza di trasmissione massima di 2KM e la multimodalità è 300M
Altre caratteristiche
Supporta l'impostazione del formato di output tramite le istruzioni, supporta hot plug e scollega

Scheda segnale di uscita-VMC-4O-HBT

Uscita video
Segnale di uscita	Segnale HDBT 4-canale	Livello di uscita	TMDS 2,9 V-3,3 V
Connettori di uscita	RJ45, con spia bicolore giallo-verde	Impedenza di uscita	Linea differenziale 100Ω
Consumo energetico	21W
Uscita audio
Segnale di uscita	4-segnale stereo del canale	Connettori di uscita	Jack audio da 3,5 mm
Impedenza di uscita	75Ω	Risposta in frequenza	20 Hz-20K Hz
controllare
Segnale di controllo	Segnale di controllo RS232 a 4-vie	Porta di controllo	Morsettiera collegabile a 3-pin
protocollo	Supporta il protocollo RS232
convenzionale
Guadagno	0 dB	larghezza di banda	10,2 Gbps
Risoluzione	Supporta fino a 1080p senza interruzioni	Diafonia	<-50dB@5MHz
Distanza di trasmissione	1080p Inferiore o uguale a 70 m	Tasso di cambio	200ns (massimo)
Temperatura operativa	-10 grado -+40 grado	Umidità relativa	10%-90%
Formato audio	L'audio incorporato supporta i formati PCM, Dobly Digital, DTS, DTS-HD, l'audio esterno supporta il formato PCM
Norma HDMI	Supporta HDMI1.4, compatibile con HDCP 2.2
Gestione EDID e DDC	Supporta la gestione manuale EDID e la funzione di comunicazione DDC
Risoluzione	Supporta 36 risoluzioni regolabili, con la massima risoluzione di uscita di 1920×1080 a 60 Hz
Distanza di trasmissione	Distanza di trasmissione 1920×1080P60Hz fino a 70 metri
Altre caratteristiche	Supporta l'impostazione delle funzioni di formato di output, hot plug e alimentazione esterna PoH tramite comandi

Scheda segnale di uscita-VMC-2O-HBT-4K

Uscita video
Segnale di uscita	Segnale HDBT a 2- vie	Livello di uscita	TMDS 2,9 V-3,3 V
Connettori di uscita	RJ45, con spia bicolore giallo-verde	Impedenza di uscita	Linea differenziale 100Ω
Consumo energetico	21W
Uscita audio
Segnale di uscita	Segnale stereo a 2- vie	Connettori di uscita	Jack audio da 3,5 mm
Impedenza di uscita	75Ω	Risposta in frequenza	20 Hz-20K Hz
controllare
Segnale di controllo	Segnale di controllo RS232 a 4-vie	Porta di controllo	Morsettiera collegabile a 3-pin
protocollo	Supporta il protocollo RS232
convenzionale
Guadagno	{} dB	larghezza di banda	10,2 Gbps
Risoluzione	Supporta fino a 4096 x 2 160@ 30 Hz	Diafonia	<-50dB@5MHz
Distanza di trasmissione	1080p Inferiore o uguale a 70 m, 4K Inferiore o uguale a 40 M	Tasso di cambio	200ns (massimo)
Temperatura operativa	-10 grado -+40 grado	Umidità relativa	10%-90%
Formato audio	L'audio incorporato supporta i formati PCM, Dobly Digital, DTS, DTS-HD, l'audio esterno supporta il formato PCM
Norma HDMI	Supporta HDMI1.4, compatibile con HDCP 2.2
Gestione EDID e DDC	Supporta la gestione manuale EDID e la funzione di comunicazione DDC
Risoluzione	Supporta 36 risoluzioni regolabili, con la risoluzione di uscita più alta di 4096 x 2 160@ 30 Hz
Distanza di trasmissione	Supporta 4K fino a 40 M di distanza, 1080P fino a 70 M
Altre caratteristiche	Supporta l'impostazione delle funzioni di formato di output, hot plug e alimentazione esterna PoH tramite comandi

Scheda segnale di uscita-VMC-4O-DV

Segnale di uscita	Segnale DVI a 4-via	Livello di uscita	TMDS 2,9 V-3,3 V
Connettori di uscita	DB porta femmina24+5	Impedenza di uscita	75Ω
Consumo energetico	6W

convenzionale
Guadagno	{} dB	larghezza di banda	4,95 Gbit/s
Segnale video	DVI, HDMI, VGA, C-VIDEO, YPbPr	Ritardo massimo	5nS(±1nS)
Tipi di dati	8 bit	Diafonia	<-50dB@5MHz
Risoluzione	36 livelli regolabili, fino a 1920×1200@60Hz	Tasso di cambio	Diafonia di 200 ns (max).
Formato audio	L'audio incorporato supporta i formati PCM, Dobly Digital, DTS, DTS-HD, l'audio esterno supporta il formato PCM
Frequenza di campionamento audio	32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K
Gestione EDID e DDC	Supporta l'IDD (Extended Display Identification) e il Display Data Channel (DDC), utilizzando gli standard DVI e HDMI
Gestione HDCP	Supporta la protezione dei contenuti digitali a larghezza di banda elevata (HDCP) e utilizza gli standard DVI e HDMI1.3
Altre caratteristiche	Supporta l'impostazione del formato di output e l'hot plug tramite comandi

Scheda segnale di uscita-VMC-4O-HD

Segnale di uscita	Segnale HDMI 4-canale (compatibile con DVI), segnale audio analogico 4-canale	Consumo energetico	8W
Connettori di uscita	Morsettiera collegabile a 19-pin femmina, 3-pin di tipo A	Profondità di colore	8 bit
Tipo di segnale	HDMI, DVI-D	larghezza di banda	6,75 Gbps
temperatura	0 grado - +50 grado	umidità	10% - 90%
Risoluzione	36 risoluzioni regolabili, fino a 1920×1200@60Hz
Formato audio	L'audio incorporato supporta i formati PCM, Dobly Digital, DTS, DTS-HD, l'audio esterno supporta il formato PCM
standard	Supporta HDMI1.3, compatibile con HDCP
Gestione EDID e DDC	Supporta la funzione di apprendimento EDID e il canale dati di visualizzazione (DDC)
Altre caratteristiche	Supporta l'impostazione del formato di output tramite le istruzioni, supporta l'hot plug

Scheda segnale di uscita-VMC-4O-VG

Uscita video
Segnale di uscita	Segnale VGA a 4-direzione	Tipo di interruttore	Spaziatura verticale
Connettori di uscita	15-porta femmina di tipo D con pin	Livello di uscita	{{0}}.5-2.0Vp-p
Impedenza di uscita	75Ω	Risoluzione	36 risoluzioni regolabili, fino a 1920×1200@60Hz
Tipo di segnale	Supporta i formati di segnale VGA, YPBPR, C-VIDEO
Uscita audio
Segnale di uscita	4 canali di segnali audio analogici	Impedenza di uscita	75Ω
Connettori di uscita	Morsettiera collegabile a 3-pin	Risposta in frequenza	20 Hz-20K Hz
convenzionale
Guadagno	{} dB	Tasso di cambio	200ns (massimo)
Diafonia	<-50dB@5MHz	Consumo energetico	6W
Altre caratteristiche	Supporta l'impostazione del formato di output e l'hot plug tramite comandi

Scheda segnale di uscita-VMC-4O-AV

Segnale di uscita	Segnale CVBS 4-canale, segnale audio analogico 4-canale	Risoluzione	480I e 576I sono regolabili due risoluzioni
Connettori di uscita	Connettore BNC, morsettiera collegabile a 3-pin	Formato audio in uscita	stereo
Consumo energetico	9W	Distanza di trasmissione	Inferiore o uguale a 100 m (utilizzare un cavo di alta qualità)
convenzionale
Piano del rumore audio	-80dB	Massima distorsione audio	2.0V
Temperatura operativa	0 grado - +50 grado	Umidità relativa	10% - 90%
larghezza di banda	6,75 Gbps	Standard	Supporta i formati PAL e NTSC
Altre caratteristiche	Supporta l'impostazione del formato di output e l'hot plug tramite comandi

Scheda segnale di uscita-VMC-4O-SD

Segnale di uscita	Segnale SDI 4-canale (ciascuno con un'uscita loop SDI)	Livello di uscita	TMDS 2,9 V-3,3 V
Connettori di uscita	Connettori BNC	Impedenza di uscita	75Ω
Segnale video	SDI, HD-SDI, 3G-SDI	Consumo energetico	15W
Risoluzione	7 risoluzioni regolabili, fino a 1920×1200@60Hz
convenzionale
Profondità di colore	8&10&12bit	Distanza di lavoro	1080p Inferiore o uguale a 100 m (utilizzare un cavo di alta qualità)
larghezza di banda	6,75 Gbps	Risoluzione massima	1080p 4060Hz
Temperatura operativa	0 grado - +50 grado	Umidità relativa	10% - 90%
Altre caratteristiche	Supporta l'impostazione del formato di output e l'hot plug tramite comandi

Scheda segnale di uscita-VMC-4O-HV

Segnale di uscita	Segnale HDMI 2-way (compatibile con DVI); Segnale VGA a 2-direzione; 4-segnale audio stereo del canale	Consumo energetico	8W
Connettori di uscita	Connettore femmina a 19-pin di tipo A; 15-connettore femmina tipo D pin; Morsettiera collegabile a 3-pin
Risoluzione	36 risoluzioni regolabili, fino a 1920×1200@60Hz
convenzionale
Porta HDMI:
Profondità di colore	8 bit	Tipo di segnale	HDMI, DVI-D
larghezza di banda	6,75 Gbps	temperatura	0 grado - +50 grado

umidità	10% - 90%
Formato audio	L'audio incorporato supporta i formati PCM, Dobly Digital, DTS, DTS-HD, l'audio esterno supporta il formato PCM
standard	Supporta HDMI1.3, compatibile con HDCP
Gestione EDID e DDC	Supporta la funzione di apprendimento EDID e la funzione di comunicazione DDC
Porta VGA:
Livello di uscita	{{0}}.5-2.0Vp-p	Impedenza di uscita	75Ω
Tipo di segnale	VGA, YPBPR, C-VIDEO
Tipo di interruttore	Spaziatura verticale	Risposta in frequenza	20 Hz-20K Hz
Guadagno	{} dB	Diafonia	<-50dB@5MHz
Tasso di cambio	200ns (massimo)
Larghezza di banda	YPbPr: 170 MHz; C-VIDEO: 150 MHz; VGA: 170 MHz
Segnale video	VGA (RGBHV), YPbPr, S-VIDEO, C-VIDEO
altro
Supporta l'impostazione del formato di output e l'hot plug tramite comandi

Scheda anteprima segnale-VMC-4P-OB

interfaccia	2 porte RJ45	Funzionalità di anteprima	Può visualizzare in anteprima 4 sorgenti video contemporaneamente
Protocolli e standard	Tecnologia di codifica H.264, protocollo RTSP standard	Consumo energetico	15W
Risoluzione	La risoluzione di ciascun canale di riproduzione video può raggiungere 720p e la risoluzione dell'anteprima può essere modificata tramite comandi
controllare	Supporta il controllo della matrice, supporta la funzione di memoria di spegnimento

Scheda decodificatore IP-VMC-4I-IP

interfaccia	2 porte RJ45	Capacità di decodifica	Supporta la decodifica 41080P@60Hz, 81080P@30Hz, 16*720P@30Hz
Interfaccia audio	Ingresso audio 1/2/3/4: interfaccia audio esterna riservata	Consumo energetico	1 3 W
Risoluzione	Supporta l'accesso TCP rtsp/rtp/rtpo	altro	Con memoria spenta
controllare	Supporta il protocollo onvif2.6, supporta l'identificazione del dispositivo onvif, supporta l'accesso al flusso del protocollo onvif, supporta il controllo PTZ onvif

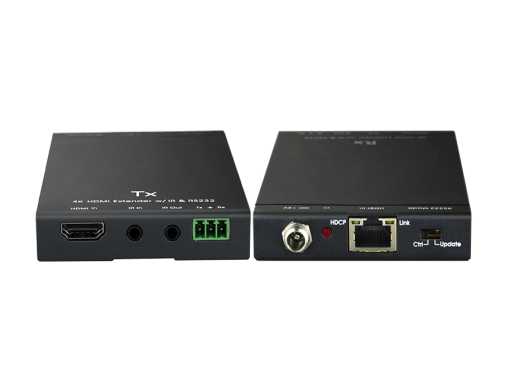

Segnale HDMI Trasmettitore HDBaseT da 70 m-VHBT-HD-70T

Da utilizzare con la scheda di ingresso HDBaseT e la scheda di ingresso 4K HDBaseT
entrare	1-via HDMI	Connettori di ingresso	Connettore femmina a 19-pin di tipo A
Produzione	1 -modo HDBaset	Connettori di uscita	Terminali RJ-45
Interfaccia di controllo	1 canale IR IN, 1 canale IR OUT, 1 RS232 bidirezionale	Funzioni di controllo	Supporta la trasmissione trasparente bidirezionale CEC, IR, RS232
standard	Conforme agli standard HDCP2.2 e HDMI1.4	Risoluzione	Supporta fino a 3840×2160@30Hz
Temperatura operativa	0~50 gradi	umidità	10% ~ 90%
Consumo energetico massimo	14W	Dimensioni (mm)	115L x 109W x 16.2H
Distanza di trasmissione	Distanza di trasmissione 1920×1080P60Hz fino a 70 metri, distanza di trasmissione 3840×2160@30Hz fino a 40 metri
altro	Supporta la funzione PoC bidirezionale e l'aggiornamento del firmware RS232

Segnale HDMI Ricevitore HDBaseT da 70 m-VHBT-HD-70R

Utilizzare con scheda di uscita HDBaseT, scheda di uscita 4K HDBaseT
entrare	1 -modo HDBaset	Connettori di ingresso	Connettore femmina a 19-pin di tipo A
Produzione	1-via HDMI	Connettori di uscita	Terminali RJ-45
Interfaccia di controllo	1 canale IR IN, 1 canale IR OUT, 1 RS232 bidirezionale	Funzioni di controllo	Supporta la trasmissione trasparente bidirezionale CEC, IR, RS232
standard	Conforme agli standard HDCP2.2 e HDMI1.4	Risoluzione	Supporta fino a 3840×2160@30Hz
Temperatura operativa	0~50 gradi	umidità	10% ~ 90%
Consumo energetico massimo	14W	Dimensioni (mm)	115L x 109W x 16.2H
Distanza di trasmissione	Distanza di trasmissione 1920×1080P60Hz fino a 70 metri, distanza di trasmissione 3840×2160@30Hz fino a 40 metri
altro	Supporta la funzione PoC bidirezionale e l'aggiornamento del firmware RS232

Matrice video modulare ibrida 32x32

Panoramica del prodotto

Caratteristiche

Potrebbe piacerti anche

Invia la tua richiesta
