Panoramica

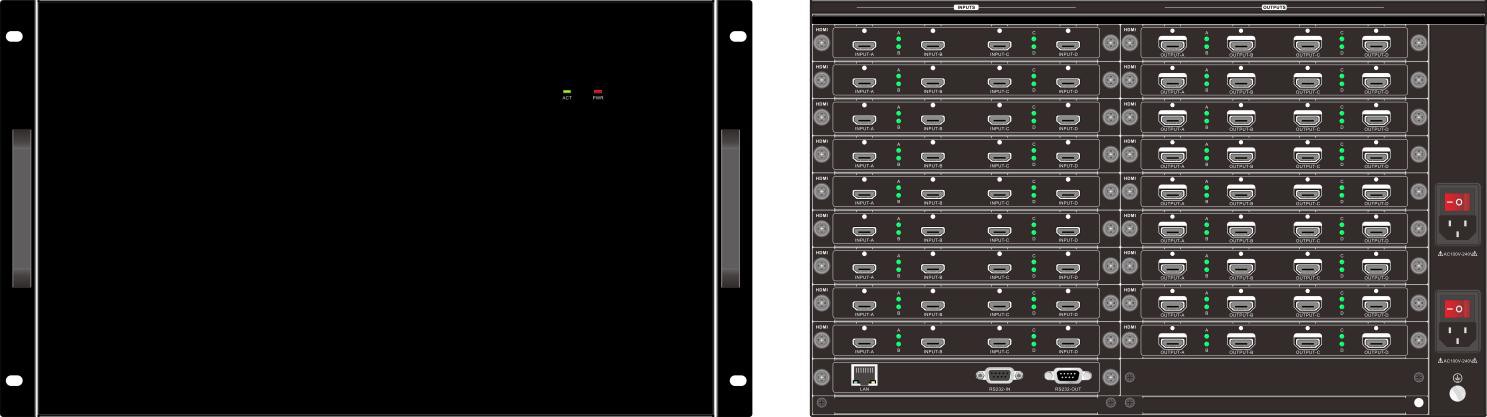

Il controller per video wall Tendzone VHM-0909D è una nuova generazione di apparecchiature intelligenti per l'elaborazione delle immagini recentemente lanciate dalla nostra azienda. L'architettura di progettazione FPGA hardware pura supporta la visualizzazione a finestre, sovrapposizione e roaming di segnali Full HD multicanale; non solo può visualizzare un'immagine dinamica su più schermi, ma anche visualizzare più immagini dinamiche su uno schermo per ottenere la funzione di giunzione multi-finestra; l'immagine ha una latenza estremamente bassa, nessuna discretizzazione e nessuna perdita di fotogrammi, ottenendo una presentazione perfetta dell'immagine.
È appositamente progettato per le occasioni che richiedono la visualizzazione di alta qualità di più immagini video ed è adatto a vari settori come monitoraggio della sicurezza, comando militare, istruzione e ricerca, agenzie governative, pubblicazione di informazioni, mezzi pubblicitari, mostre, vendita di elettrodomestici, spettacoli e intrattenimenti, ecc.
Caratteristiche
- Architettura FPGA hardware completa, design modulare, struttura plug-in ibrida, nessun sistema operativo incorporato ed eccellenti prestazioni di elaborazione delle immagini;
- Supporta la commutazione incrociata senza soluzione di continuità, senza schermo nero, schermo bloccato, jitter, strappi, ecc. durante il processo di commutazione;
- Supporta la giunzione di schermi di grandi dimensioni LCD e LED;
- Supporta più formati di segnale in ingresso, ingresso HDMI/DP 4K a 60 Hz, HDMI 4K a 30 Hz, DP 4K a 30 Hz, HDMI 2K a 60 Hz, DVI, VGA, CVBS, SDI;
- Supporta l'output a qualsiasi risoluzione. La scheda di output 4K supporta una risoluzione massima di 4096x2160@30, un massimo di 4096 pixel e un massimo di 3840 pixel. La scheda di output 2K supporta una risoluzione massima di 1920x1200@60, un massimo di 2560 pixel e un massimo di 1920 pixel.
- Modalità di controllo: WEB, porta seriale RS232 e porta LAN;
- I comandi della porta seriale possono realizzare chiamate di scene, salvataggio di scene, ciclo di scene, commutazione di segnali, query e impostazioni IP, ecc.
- Supporta la funzione di visualizzazione dei caratteri personalizzati OSD della sorgente del segnale di ingresso, è possibile impostare il carattere, la dimensione, il colore, la trasparenza, la posizione, ecc.
- Supporta il controllo WEB, supporta computer, telefoni cellulari, tablet e altri dispositivi di controllo del sistema e compatibile con più browser. Attraverso l'interfaccia utente WEB, è possibile realizzare il rilevamento della connessione della scheda segnale, la commutazione del segnale, la chiamata scena, il salvataggio della scena, il polling della scena, la gestione dell'aggiornamento online, il ripristino delle impostazioni di fabbrica, ecc. (scheda di controllo avanzata);
- Supporta l'anteprima del segnale della sorgente di ingresso e la visualizzazione dell'eco dell'immagine su grande schermo (scheda di controllo avanzata);
- Supporta la visualizzazione dei sottotitoli a scorrimento e la visualizzazione della mappa di sfondo ad altissima definizione (scheda di controllo avanzata);
- Supporta il rilevamento in tempo reale di tutti i segnali di ingresso, consentendo agli utenti di osservare e rilevare facilmente lo stato di accesso dei segnali di ingresso;
- Supporta l'apertura arbitraria di finestre, la sovrapposizione, il roaming, la divisione, lo zoom, l'allungamento e il taglio delle immagini;
- Supporta la visualizzazione immagine nell'immagine, la visualizzazione in sovrapposizione di immagini, la visualizzazione a schermo singolo multischermo e le funzioni di giunzione su grande schermo;
- L'ordine dei livelli e le impostazioni delle proprietà della finestra sovrapposta possono essere realizzate tramite il software del computer host;
- La schermata di visualizzazione dell'output supporta fino a 8 finestre su un singolo schermo;
- Una singola sorgente di input supporta finestre arbitrarie;
- Le schede di input e output supportano l'hot swap;
- Supporta il salvataggio delle scene, il richiamo delle scene, l'anteprima delle scene e il polling delle scene;
- Supporta l'importazione e l'esportazione della configurazione di giunzione;
- Supporta il ritaglio e la visualizzazione di qualsiasi posizione della sorgente del segnale e lo stesso segnale può supportare quattro ritagli;
- Supporta la modalità di apertura della finestra preimpostata e la chiamata flessibile;
- Supporta l'aggiornamento online dell'intera macchina, facilitando la manutenzione e la revisione.
Etichetta sexy: Controller per parete video modulare ibrido a 18 carte, Cina Produttori, fornitori, fabbrica di controller per parete video modulare ibrido a 18 carte
SPECIFICHE
|
Prestazioni generali |
|
|
Specifiche del telaio |
6 U |
|
Slot per scheda di ingresso |
9 |
|
Slot per scheda di uscita |
9 |
|
Numero massimo di canali di ingresso |
36 |
|
Numero massimo di canali di uscita |
36 |
|
Risoluzione di ingresso |
La risoluzione massima supportata è 3840×2160 a 60 Hz |
|
Risoluzione di uscita |
Risoluzione massima supportata 4096x2160@30 Hz |
|
Numero di finestre |
Un singolo schermo supporta fino a 8 schermi |
|
Ingresso |
|
|
1 HDMI/1 DP (Scegli uno) |
Supporta HDMI 2.0, supporta DP1.2, compatibile con HDCP, la risoluzione supporta 4096*2160@60Hz e 3840*2160@60Hz |
|
2-canale DP |
Supporta DP1.1, la risoluzione supporta 4096*2160@30Hz e 3840X2160@30 , |
|
2-canale HDMI |
Supporta HDMI 1.4, compatibile con HDCP, la risoluzione supporta 4096*2160@30Hz e 3840*2160@30Hz |
|
4-canale HDMI |
Supporta HDMI 1.3, compatibile con HDCP, la risoluzione supporta 1920 x 1200 a 60 Hz |
|
4-canale DVI |
DVI è compatibile con HDMI, supporta lo standard HDCP e supporta la risoluzione di 1920 x 1200 a 60 Hz , |
|
4-canale VGA |
Standard del segnale VGA, la risoluzione supporta 1920x1080P a 60 Hz , |
|
4-canale SDI |
Compatibile con HD-SDI, 3G SDI, SD I, la risoluzione supporta 1920x1080P a 60 Hz |
|
4-canale CVBS |
Formato segnale CVBS, risoluzione supporta PAL: 720x576I, NTSC: 720x480I |
|
Scheda di controllo di base |
Supporta il controllo logico locale, il controllo 232, come l'apertura delle finestre, il roaming, ecc. 2. Supporta il controllo centrale rapido RS232 3. Supporta il controllo del loop RS232 |
|
Scheda di controllo avanzato |
Mappa base, sottotitoli, eco (8 canali), anteprima, funzioni WEB in uno, inclusa la funzione della scheda di controllo della versione base |
|
Produzione |
|
|
DVI |
DVI è compatibile con HDMI, con una risoluzione massima di 1920x1200 a 60Hz , supporta 1920×1200 a 60Hz |
|
HDMI |
Compatibile con HDMI, DVI-D, supporto HDMI 1.3, risoluzione fino a 1920x1200 a 60 Hz , la risoluzione supporta HDMI 1.3 , supporta 1920×1200 a 60Hz |
|
HDMI 4k |
Il formato del segnale video supporta HDMI 1.4 e la risoluzione massima supporta 4096x2160 a 30 Hz |
|
Olì |
|
|
Struttura del telaio |
2 slot per canali di ingresso, 3 slot per canali di uscita |
|
Dimensioni del telaio (mm) |
436.6 ( W ) x 88.0 ( H ) x 320 ( D ) |
|
Peso(Kg) |
5.8 |
|
Consumo energetico (W) |
2 5 |
|
Alimentazione elettrica |
Doppia alimentazione, 100 V~240 V CA, 50/60 Hz |
|
Controllare |
|
|
Controllo RS232 |
Interfaccia della porta seriale DB9 |
|
Controllo TCP/IP |
Conforme al protocollo TCP/IP |
|
Scheda di ingresso HDMI2.0 - VMH-1I-HD-4K |
|
|
|
Supporta HDMI2.0, compatibile con HDCP, supporta DP1.2 |
|
Risoluzione massima in ingresso 3840x2160 @60Hz |
|
Un singolo segnale di ingresso supporta il windowing arbitrario |
|
Supporta la funzione di sovrapposizione dei caratteri del segnale di ingresso |
|
Con la tecnologia di gestione EDID incorporata, supporta il controllo DDC |
|
Con funzione di risparmio energetico |
|
Doppia scheda di ingresso DP 4K: VMH-2I-DP-4K |
|
|
|
Supporta DP1.1, compatibile con HDCP |
|
Risoluzione massima in ingresso 3840x2160 a 30Hz |
|
Un singolo segnale di ingresso supporta il windowing arbitrario |
|
Supporta la funzione di sovrapposizione dei caratteri del segnale di ingresso |
|
Con la tecnologia di gestione EDID incorporata, supporta il controllo DDC |
|
Con funzione di risparmio energetico |
|
Doppia scheda di ingresso HDMI 4K: VMH-2I-HD-4K |
|
|
|
Supporta formati di segnale HDMI, DVI-D, supporta standard HDMI, compatibile con HDCP |
|
Risoluzione massima in ingresso 3840x2160 a 30Hz |
|
Un singolo segnale di ingresso supporta il windowing arbitrario |
|
Supporta la funzione di sovrapposizione dei caratteri del segnale di ingresso |
|
Con la tecnologia di gestione EDID incorporata, supporta il controllo DDC |
|
Con funzione di risparmio energetico |
|
Scheda di ingresso HDMI a quattro canali-VMH-4I-HD |
|
|
|
Supporta formati di segnale HDMI, DVI-D, supporta standard HDMI, compatibile con HDCP |
|
Risoluzione massima in ingresso 1920x1200 @60Hz |
|
Un singolo segnale di ingresso supporta il windowing arbitrario |
|
Supporta la funzione di sovrapposizione dei caratteri del segnale di ingresso |
|
Con la tecnologia di gestione EDID incorporata, supporta il controllo DDC |
|
Con funzione di risparmio energetico |
|
Scheda ingresso Quad DVI-VMH-4I-DV |
|
|
|
Supporta formati di segnale HDMI, DVI-D, supporta HDMI1.3, compatibile con HDCP |
|
Risoluzione massima in ingresso 1920x1200 @60Hz |
|
Un singolo segnale di ingresso supporta il windowing arbitrario |
|
Supporta la funzione di sovrapposizione dei caratteri del segnale di ingresso |
|
Con la tecnologia di gestione EDID incorporata, supporta il controllo DDC |
|
Con funzione di risparmio energetico |
|
Scheda ingresso Quad VGA-VMH-4I-VG |
|
|
|
Supporta il formato del segnale VGA |
|
Risoluzione massima di ingresso 1920x 1080 a 60 Hz |
|
Un singolo segnale di ingresso supporta il windowing arbitrario |
|
Supporta la funzione di sovrapposizione dei caratteri del segnale di ingresso |
|
Con la tecnologia di gestione EDID incorporata, supporta il controllo DDC |
|
Con funzione di risparmio energetico |
|
Scheda di ingresso SDI a quattro canali-VMH-4I-SD |
|
|
|
Supporta il formato del segnale SDI, la distanza di trasmissione del segnale di ingresso e di uscita fino a 100 m |
|
Risoluzione massima di ingresso 1920x 1080 a 60 Hz |
|
Un singolo segnale di ingresso supporta il windowing arbitrario |
|
Supporta la funzione di sovrapposizione dei caratteri del segnale di ingresso |
|
Con la tecnologia di gestione EDID incorporata, supporta il controllo DDC |
|
Con funzione di risparmio energetico |
|
Scheda di ingresso CVBS a quattro canali-VMH-4I-AV |
|
|
|
Supporta il formato del segnale CVBS, PAL adattivo e NTSC |
|
Risoluzione supportata PAL: 720x576I, NTSC: 720x480I |
|
Un singolo segnale di ingresso supporta il windowing arbitrario |
|
Supporta la funzione di sovrapposizione dei caratteri del segnale di ingresso |
|
Con la tecnologia di gestione EDID incorporata, supporta il controllo DDC |
|
Con funzione di risparmio energetico |
|
Scheda ingresso audio Quad DVI-VMH-4I-DVA |
|
|
|
Segnale di ingresso DVI 4-way (interfaccia DVI con audio) |
|
Connettore: porta DVI-I femmina |
|
Consumo energetico normale: 7,1 W |
|
Formato segnale video: compatibile con HDMI, DVI-D |
|
Standard: supporta HDMI1.3, compatibile con HDCP |
|
Risoluzione in ingresso: fino a 1920x1200 @60Hz |
|
Formato del segnale audio: l'audio integrato supporta i formati PCM, Dobly Digital, DTS, DTS-HD |
|
Scheda di ingresso audio HDMI a quattro canali-VMH-4I-HDA |
|
|
|
Segnale di ingresso HDMI 4-canale, segnale audio incorporato analogico 4-canale |
|
Connettore: tipo A 19-pin femmina, terminale audio Phoenix |
|
Consumo energetico normale: 9 W |
|
Formato segnale video: compatibile con HDMI, DVI-D |
|
Standard: supporta HDMI1.3, compatibile con HDCP |
|
Risoluzione in ingresso: fino a 1920x1200 @60Hz |
|
Formato del segnale audio: l'audio integrato supporta i formati PCM, Dobly Digital, DTS, DTS-HD; l'audio esterno supporta il formato PCM, PCM 48KHz |
|
Scheda di decodifica IP a quattro canali-VMH-4I-IP |
|
|
|
1 interfaccia di ingresso RJ45, supporta la decodifica del protocollo standard H.264/H.265/RTSP/RTP; 1 2K Ingresso HDMI |
|
RJ45 supporta la decodifica con risoluzione 3840*2160@30; HDMI supporta l'ingresso con risoluzione fino a 1920*1200 |
|
Supporta l'accesso alle telecamere di rete dei principali produttori sul mercato (Hikvision, Dahua, ecc.); supporta 1-canale 4K30HZ, o 2-canale 4K@24Hz, o 4-canale 1080P@60Hz, o 9-canale 1080P@25Hz, o 16-canale 720P @25Hz, o 32-canale D1 decodifica del segnale di rete e display a parete |
|
Supporta visualizzazioni su più schermi, inclusi 1 schermo, 4 schermi, 9 schermi, 16 schermi, 36 schermi e suddivisioni personalizzate |
|
Supporta ONVIF, RTSP e altri protocolli di streaming di rete |
|
Supporta l'ingrandimento di qualsiasi singolo flusso video per riempire la finestra |
|
Supporta segnale di ingresso singolo Supporta finestre arbitrarie |
|
Supporta il controllo PTZ delle telecamere di rete |
|
Scheda di uscita audio indipendente a quattro canali-VMH-4O-AD |
|
|
|
4-uscita audio analogica del terminale Phoenix del canale |
|
Connettore: terminale plug-in 3-pin |
|
Porta di uscita: porta di uscita Auido a 4- vie |
|
Supporta la commutazione audio indipendente o la commutazione sincrona di gruppo del videowall associato |
|
Supporta la regolazione del volume di uscita |
|
Supporta il salvataggio e la chiamata delle scene |
|
Supporta il formato audio PCM, la frequenza di campionamento audio è 48KHz |
|
Il terminale di ingresso supporta l'audio incorporato o esterno |
|
Con funzione di memoria di spegnimento |
|
Scheda di uscita Quad DVI (due strati) - VMH-4O-DV |
|
|
|
Supporta i formati di segnale DVI e HDMI |
|
La risoluzione di output massima è 1920x1200 a 60 Hz e supporta la risoluzione di output personalizzata |
|
La schermata di output supporta molteplici funzioni come giunzione, divisione, sovrapposizione, zoom, allungamento, taglio, immagine nell'immagine, roaming, ecc. |
|
Lo schermo di visualizzazione singolo esterno di uscita supporta fino a 2 finestre di visualizzazione |
|
Con funzione di memoria di spegnimento |
|
Scheda di uscita HDMI a quattro canali (due strati) -VMH-4O- HD |
|
|
|
Supporta i formati di segnale DVI e HDMI |
|
La risoluzione di output massima è 1920x1200 a 60 Hz e supporta la risoluzione di output personalizzata |
|
La schermata di output supporta molteplici funzioni come giunzione, divisione, sovrapposizione, zoom, allungamento, taglio, immagine nell'immagine, roaming, ecc. |
|
Lo schermo di visualizzazione singolo esterno di uscita supporta fino a 2 finestre di visualizzazione |
|
Con funzione di memoria di spegnimento |
|
Doppia scheda di uscita HDMI 4K (due strati) -VMH-2O-HD-4K |
|
|
|
Supporta i formati di segnale DVI e HDMI |
|
La risoluzione di uscita massima supporta fino a 4096x2160 a 30 Hz e supporta la risoluzione di uscita personalizzata |
|
La schermata di output supporta molteplici funzioni come giunzione, divisione, sovrapposizione, zoom, allungamento, taglio, immagine nell'immagine, roaming, ecc. |
|
Lo schermo di visualizzazione singolo esterno di uscita supporta fino a 2 finestre di visualizzazione |
|
Con funzione di memoria di spegnimento |
|
Scheda di uscita DVI a due canali (quattro strati) - VMH-2O-DV |
|
|
|
Segnale di uscita DVI 2-way |
|
Connettore: porta DVI-I femmina |
|
Consumo energetico normale: 8,8 W |
|
Formato del segnale video: DVI compatibile con HDMI |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, the widest can support 2560 pixels, the highest can support 1920 pixels (the product of the row height cannot exceed 2.30W pixels) |
|
Selezione del livello: supporta 4 2strati di segnale K o 2 4strati di segnale K@30 o 1 4strati di segnale K@60 |
|
Scheda di uscita HDMI a due canali (quattro strati) -VMH-2O-HD |
|
|
|
Segnale di uscita HDMI a 2-vie; |
|
Connettore: tipo A 19-pin femmina; |
|
Consumo energetico normale: 8,8 W; |
|
Formato segnale video: compatibile con HDMI, DVI-D; |
|
Standard: supporto HDMI1.3; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Scheda di uscita DVI a un canale (otto strati) -VMH-1O-DV |
|
|
|
1-segnale di uscita DVI del canale; |
|
Connettore: porta DVI-I femmina; |
|
Consumo energetico normale: 8,8 W; |
|
Formato del segnale video: DVI compatibile con HDMI; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Selezione dei livelli: supporta 8-strati di segnale canale 2K o 4-strati di segnale canale 4K@30 o 2-strati di segnale canale 4K@60; |
|
Scheda di uscita HDMI a un canale (otto strati) -VMH-1O-HD |
|
|
|
1 segnale di uscita HDMI; |
|
Connettore: tipo A 19-pin femmina; |
|
Consumo energetico normale: 8,8 W; |
|
Formato segnale video: compatibile con HDMI, DVI-D; |
|
Standard: supporto HDMI1.3; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Scheda di controllo versione base -VMH-CC-DE |
|
|
|
Supporta il controllo logico locale, come l'apertura di finestre, il roaming, ecc. |
|
Supporta il controllo centrale rapido RS232 |
|
Supporta il controllo del loop RS232 |
|
Scheda di controllo avanzato -VMH-CC-AE |
|
|
|
Supporta il controllo logico locale, come l'apertura di finestre, il roaming, ecc. |
|
Supporta il controllo centrale rapido RS232 |
|
Supporta il controllo del loop RS232 |
|
Supporta la mappa di base ad alta definizione |
|
Supporta i sottotitoli a scorrimento |
|
Supporta l'anteprima dell'eco |
|
Controllo dell'interfaccia di interazione uomo-computer WEB integrato, design umanizzato, supporta computer, telefoni cellulari, tablet e altri dispositivi di controllo del sistema ed è compatibile con più browser, rendendo l'operazione più conveniente |
|
Attraverso l'interfaccia utente WEB, è possibile realizzare il rilevamento della connessione della scheda segnale, la commutazione del segnale, l'anteprima del segnale, la chiamata della scena, il salvataggio della scena, il polling della scena, la gestione dell'aggiornamento online, il ripristino delle impostazioni di fabbrica, ecc. |
|
Scheda di controllo ambientale multifunzionale-VMH-IO-FDE |
|
|
|
Interfaccia segnale: interfaccia 1 3-pin Phoenix RS485, 1 connettore maschio RS232, 1 ricevitore IR IN, 1 interfaccia IR OUT da 3,5 mm, 2 interfacce IO 3-pin Phoenix, 1 interfaccia RJ45, 1 pulsante di reset |
|
Supporta l'inoltro reciproco di più protocolli di porta; supporta da rete a porta seriale, da porta seriale a rete, da rete a rete, da IO a rete seriale, controllo a infrarossi, apprendimento a infrarossi |
|
Supporta più velocità di trasmissione |
|
Ciascuna porta può supportare fino a 30 inoltri di pacchetti |
|
L'inoltro del controllo dell'output, può controllare una varietà di periferiche, può sviluppare la propria interfaccia |
|
Supporta l'apprendimento a infrarossi |
|
Con funzione di risparmio energetico |
