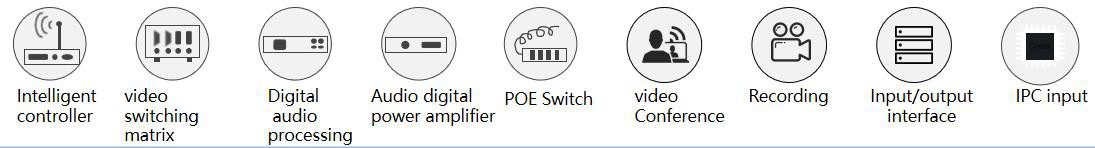

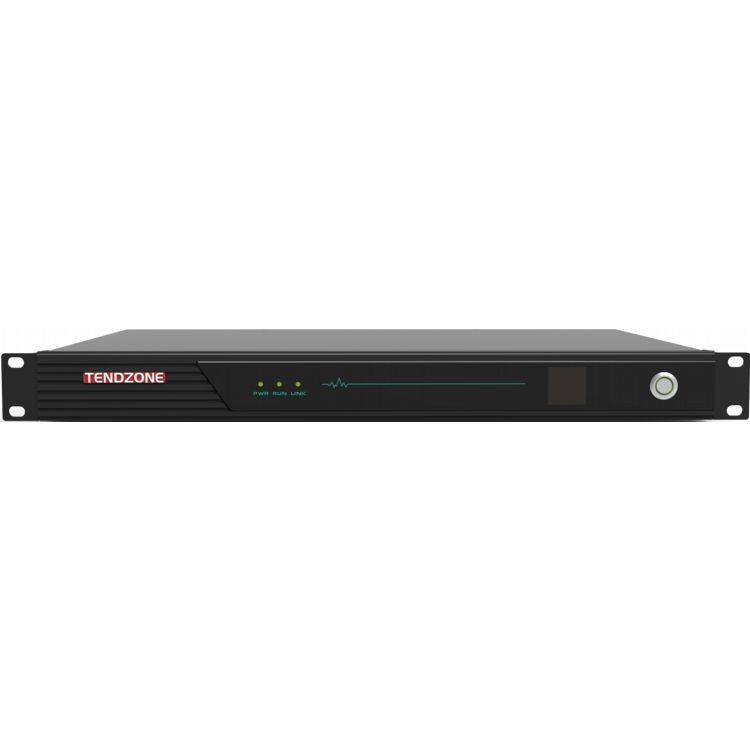

Processore integrato nove in uno

progetto

ARRAMPICATORE-1008

Sicuro e stabile

Adozione di un'architettura di sistema di livello industriale, sviluppata sulla base del sistema LINUX, priva di virus

Interfaccia dati

2 USB tipo A, 1 USB tipo B

Telecamera di rete

12 telecamere di rete locale, 4 inoltro di rete

Codec video

Supporta codifica e decodifica video fino a 4K60; supporta fino a 4 canali di codifica 1080P60 e fino a 4 canali di decodifica 1080P@60; oppure 8 canali di codifica 1080P@30 e 8 canali di decodifica 1080P@30;

Protocollo audio e video

L'audio supporta G.711, G.722, G722.1, G722.1C, AAC e supporta la decodifica dei flussi di codice audio

Il video supporta H.264HP, MP, BP, H265MP

Terminale di visualizzazione

Funzione di suddivisione video incorporata, che può realizzare sintesi di schermo singolo/immagine nell'immagine/immagine in uscita, sovrapposizione dei sottotitoli, sovrapposizione del nome del terminale e visualizzazione del logo della stazione in singolo, doppio, tre, quattro, cinque, sei, sette, otto, nove, dieci, tredici e sedici schermi divisi

pannello di controllo

Supporta un'ampia gamma di pannelli di controllo, touch screen Android cablato opzionale da 10,1-pollici (standard senza supporto a parete, senza supporto POE), touch screen desktop PoE di rete da 10,1-pollici, 10,{{5 }}Touchscreen PoE montato a parete in rete da 1 pollice (standard con scatola inferiore montata a parete)

Velocità del codec

Massimo 16 canali di codec 1080P, 512 Kbps~16 Mbps per canale

Ingresso audio

Ingresso terminale Phoenix a 8- vie (supporta ingresso MIC con alimentazione phantom a 48 V o ingresso lineare line-in), ingresso audio integrato HDMI a 4- vie

Uscita audio

4-uscita audio line out (o 2 coppie di uscite stereo del terminale Phoenix L/R), 2-uscita amplificatore digitale da 100 W a 8 ohm (o 2-uscita digitale da 150 W a 4 ohm uscita dell'amplificatore), uscita audio integrata HDMI a 2-vie; supporta la regolazione del volume, l'audio supporta la sincronizzazione e il missaggio

Ingresso video

4 interfacce di ingresso HDMI, 16 ingressi per telecamera di rete IP; HDMI IN1 e HDMI IN3 supportano l'ingresso con una risoluzione massima di 4K30, mentre HDMI IN2 e HDMI IN4 supportano l'ingresso con una risoluzione massima di 1920*1080 a 60;

Uscita video

2 interfacce di uscita HDMI, HDMI OUT1 e HDMI OUT2 supportano l'uscita con risoluzione massima 4K30;

Elaborazione dell'audio

Supporta la cancellazione automatica dell'eco (AEC), il controllo automatico del guadagno (AGC), la cancellazione/soppressione automatica del rumore (ANC/ANS), la cancellazione automatica del feedback (AFC), la matrice di miscelazione (AM), la compensazione della perdita di pacchetti (PLC)

Elaborazione video

Supporta l'adattamento della risoluzione video, la commutazione, l'allocazione, la suddivisione dello schermo, la visualizzazione in sovrapposizione dei sottotitoli a scorrimento, la sovrapposizione del nome del terminale, la visualizzazione del logo della stazione e la regolazione dei parametri dell'immagine; la sovrapposizione dei sottotitoli e del nome del terminale supporta la regolazione arbitraria della posizione; il logo della stazione supporta la regolazione della posizione in alto a sinistra, in alto a destra, in basso a sinistra e in basso a destra e supporta la regolazione della visualizzazione della trasparenza;

Protocollo di comunicazione

SIP, flusso doppio BFCP, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS;

Interfaccia di rete

1 porta WAN, 5 porte LAN; oppure impostare 6 porte di rete per essere completamente connesse; 4 porte di rete supportano l'alimentazione PoE;

Nota: se è necessario connettersi a uno switch PoE di terze parti, si consiglia di utilizzare una porta di rete che non supporta PoE per connettersi allo switch PoE dell'altra parte per garantire che una delle porte di rete non fornisca alimentazione PoE esterna . Cerca di non connetterti direttamente tra loro utilizzando le interfacce PoE.

Funzione di miscelazione

Supporta audio locale, audio integrato HDMI e flussi di accesso alla rete audio RTSP remoto che entrano nel mixer e può selezionare dinamicamente il missaggio

Controllo centrale

Controllo centrale one-touch: sistema di commutazione, regolazione del volume di uscita, commutazione della sorgente del segnale, controllo della telecamera, controllo della registrazione e della trasmissione, chiamata remota, controllo dell'ambiente, ecc.

Interfaccia di controllo ambientale

Interfaccia 3-way RS-232/485, 1*DEBUG RS232/RS485, 2-way RELAY, 2-way I/O, 2-way IR a infrarossi

Videoconferenza

Supporta videoconferenze punto-punto H.323 e invio di flussi ausiliari;

Supporta videoconferenze punto-punto SIP e invio di flussi ausiliari;

Una singola macchina supporta un massimo di 6-conferenze di gruppo (tramite protocollo SIP/H.323), supporta la creazione di più modelli di conferenza, supporta conferenze pianificate e convoca automaticamente le conferenze in base all'orario pianificato; puoi invitare nuovi terminali a partecipare alla conferenza durante la conferenza o cacciare un terminale dalla conferenza; puoi disattivare/attivare l'audio di qualsiasi sede o disattivare/attivare l'audio di tutte le sedi con un clic;

Quando si utilizza il protocollo H.323, è supportata la registrazione GK e le chiamate possono essere effettuate tramite numeri brevi;

Quando si utilizza il protocollo SIP, è supportata la registrazione SIP e le chiamate possono essere effettuate tramite numeri brevi;

Durante la videoconferenza, supporta la trasmissione crittografata di audio e video, la crittografia delle chiamate punto a punto e la crittografia delle videoconferenze con più partecipanti per impedire che l'audio e il video vengano intercettati durante l'intera conferenza;

Spingi flusso

Supporta lo streaming su non meno di 8 diverse piattaforme di streaming live contemporaneamente

Diretta streaming

Supporta fino a 10-canali multicast, trasmissione in diretta e on-demand

Funzione di registrazione

Supporta l'utilizzo come terminale e client di distribuzione di registrazione e trasmissione, con un massimo di 4 flussi di registrazione locali (o registrazione di 1 4immagine K), il formato file di registrazione e trasmissione è MP4, supporta la copia automatica di unità flash USB, aggiornamento forzato del sistema di unità flash USB e ripristino della configurazione iniziale, supporta la gestione del contenuto dei file di registrazione (download/esportazione/modifica/eliminazione)

Sistemi distribuiti

Può essere utilizzato come macchina di interfaccia di input e output di un sistema distribuito e supporta l'accesso a un sistema distribuito per soddisfare le esigenze di vari client (come client Android, client IOS, client Hongmeng, client WINDOWS, client Kylin, ecc. ) per il controllo visivo e la visualizzazione su schermo distribuita; supporta l'abbinamento con sistemi di controllo distribuito multimediali, supporta il controllo del dispositivo attraverso l'anteprima visiva dell'immagine, supporta l'utilizzo come terminale di nodo distribuito e realizza l'interconnessione tra i dispositivi

Supporto del sistema distribuito

Se utilizzato con un sistema distribuito, il nodo cloud iperconvergente supporta l'espansione di canali di input e output audio, video e di controllo insieme alla macchina dell'interfaccia di input e alla macchina dell'interfaccia di output. L'immagine di input dell'interfaccia HDMI del nodo cloud iperconvergente può essere trasmessa direttamente alla macchina dell'interfaccia di output attraverso la rete per l'output di giunzione su grande schermo. L'immagine della macchina dell'interfaccia di input può anche essere trasmessa direttamente all'interfaccia HDMI del nodo cloud iperconvergente tramite la trasmissione di rete. Ciascuna interfaccia di uscita HDMI supporta più combinazioni di schermi (ad esempio, la funzione di suddivisione dello schermo).

Disco rigido interno

Disco rigido standard per sorveglianza da 2 TB e 3,5-pollici, espandibile a disco rigido mobile da 12 TB tramite USB

Comunicazione di rete

Supporta 4 -il mixaggio e la riproduzione audio dei canali, supporta la modalità di sospensione e riattivazione della rete, cambio di sistema one-touch

Funzione di manutenzione

Supporta la gestione dell'interfaccia Web, fornisce una configurazione rapida delle porte del dispositivo, supporta la modifica della password della porta Web, la modifica dell'indirizzo IP, il ripristino delle impostazioni di fabbrica, l'aggiornamento del software, l'indicatore luminoso, l'apprendimento a infrarossi, la gestione dei registri, il debug della porta seriale, il debug remoto Telnet, il funzionamento remoto e la gestione della manutenzione

Installazione

Installazione dell'armadio standard per telecomunicazioni 1 U, si consiglia di installarlo vicino alle apparecchiature periferiche per ridurre il carico di lavoro del cablaggio

Dimensioni del dispositivo

Dimensioni del prodotto: larghezza*altezza*profondità4 36,8 mm* 45 mm* 318 mm

Dimensioni imballo: larghezza*altezza*profondità 560 mm *135 mm *408 mm

Peso dell'attrezzatura

Peso lordo 7,2 kg (compresi i materiali di imballaggio)

Tensione e corrente in ingresso

CA 100~240 V/50~60 Hz

Consumo energetico del dispositivo

Senza uscita per altoparlante esterno e dispositivo alimentato tramite POE: consumo energetico tipico40W

Quando sono collegati due altoparlanti esterni e un dispositivo esterno alimentato tramite POE: consumo energetico a pieno carico340 W

Temperatura operativa

0~45 gradi di lavoro

Altitudine dell'umidità

Dal 10% al 90%, altitudine inferiore o uguale a 5000 metri
