CLIMBER-2009 Panoramica
La serie CLIMBER-2009 è un host terminale multifunzionale 13-in-1 all'avanguardia sviluppato da Dongwei, sfruttando anni di esperienza nello sviluppo di prodotti integrati. Integra tecnologie avanzate come algoritmi audio, codec video, controllo centralizzato, elaborazione multimediale e comunicazione remota, alimentate da processori core domestici. Questo terminale adotta un design flessibile della scheda plug-in (chassis + scheda), offrendo opzioni personalizzabili per adattarsi a vari scenari. CLIMBER-2009 è ideale per sale conferenze multimediali, aule intelligenti, aule universitarie, sale multifunzionali, centri di comando mobili e altro ancora. Supporta una vasta gamma di applicazioni come riunioni locali e remote, trasmissioni dal vivo, formazione, supervisione e comando mobile. Con una nuova generazione di chip di elaborazione multimediale, il sistema supporta il codec video H.265 4K, migliorando immagini e suoni qualità per un'esperienza superiore. Vanta inoltre prestazioni migliorate in termini di compatibilità, adattabilità della rete, ritardo, anti-perdita di pacchetti ed elaborazione multi-schermo, rendendolo una soluzione versatile per settori quali governo, imprese, pubblica sicurezza, istruzione, sanità e altro ancora.
Caratteristiche
Computer OPS:
- Integra il computer OPS, soddisfa i requisiti dell'ufficio e può installare software per ufficio, come Tencent Meeting, per videoconferenze basate su software.
- Scheda OPS personalizzabile con opzioni computer integrate (fino a Intel i5, 16 GB di RAM, SSD da 512 GB).
Controllo centralizzato intelligente:
- Controllo integrato delle apparecchiature multimediali tramite il tablet per conferenze, consentendo la gestione unificata di audio e video, videoconferenze, registrazione, trasmissione e periferiche di terze parti.
- Supporta interfacce di controllo centrale comuni come RS232/485/IR/IO/RELAY per una facile integrazione con altri dispositivi.
- Supporta il protocollo Zigbee IoT per opzioni di controllo aggiuntive.
- Controllo bidirezionale su un singolo collegamento seriale per una gestione semplificata del sistema.
- Combina il controllo cablato con il controllo IoT wireless per garantire un funzionamento stabile e prevenire interferenze.
Matrice video 4K ad alta definizione:
- Matrice video continua 8-in-8-out HD 4K60 con flessibilità completa per configurazioni con più schermi.
- Supporta diversi scenari come sale conferenze multimediali, aule multimediali e centri di comando.
- Facilita il controllo centralizzato locale, la visualizzazione, l'amplificazione del suono e altri requisiti.
- Supporta la tecnologia codec Multimedia Information Distributed Interactive System (MIDIS), funzionando come un'interfaccia di input/output distribuita.
Processore audio digitale:
- 8-in-4-interfaccia audio completa di funzionalità, incluso audio di rete integrato e supporto audio HDMI.
- Algoritmo audio 5A integrato che riduce il riverbero e il rumore, ideale per aule e sale conferenze.
- Amplificatore digitale integrato con potenza nominale 4×100 W per prestazioni audio chiare e potenti.
Videoconferenza:
- Funzionalità di registrazione e riproduzione locale per videoconferenze.
- Supporta chiamate SIP interattive remote, consentendo la comunicazione audio e video bidirezionale per la collaborazione remota.
- Autorizzazione interattiva multiparte opzionale per un'integrazione perfetta con piattaforme di videoconferenza di terze parti, che supportano protocolli standard.
Microfono senza fili:
- Host del ricevitore UHF, supporto dell'accesso al microfono portatile wireless, per l'amplificazione del suono locale, la registrazione di conferenze, l'amplificazione del parlato in videoconferenza;
Microfono mano nella mano:
- Supporta il collegamento di microfoni digitali Hand-in-Hand, con un massimo di 20 microfoni su un'unica catena. La connessione ad anello a doppia catena consente fino a 20 microfoni.
Proiezione su schermo wireless:
- Supporta la visualizzazione in modalità wireless dell'immagine del desktop di un dispositivo portatile, smartphone o tablet su uno schermo utilizzando un piccolo dongle o un client di proiezione dello schermo.
Commutatore di rete POE:
- Supporta alimentazione, immagine e controllo IPC su un singolo cavo, semplificando il cablaggio e l'installazione.
- Controllo di rete TCP/UDP per dispositivi di terze parti, migliorando l'integrazione del sistema.
- Fornisce la documentazione dell'interfaccia API per integrazioni personalizzate.
Registrazione e riproduzione locale:
- Supporta la registrazione locale da 4 a 6 flussi video, consentendo un facile accesso e memorizzazione dei video.
- Ideale per la registrazione di riunioni, la trasmissione di eventi dal vivo e sessioni di formazione.
Interfaccia di ingresso/uscita:
- Supporta l'integrazione con sistemi interattivi distribuiti multimediali per la pianificazione e il comando distribuiti.
- Fornisce più opzioni I/O per la connettività e la gestione flessibili del sistema.
Accesso all'IPC:
- Supporta fino a 16 ingressi video IPC, con la possibilità di gestire l'output e la registrazione locale.
- Ideale per ambienti che richiedono videosorveglianza e integrazione di monitoraggio.
Stabile e affidabile:
- Costruito su un sistema Linux integrato, garantisce l'immunità ai virus e fornisce un ambiente operativo sicuro.
- Design della struttura di livello carrier per il funzionamento continuo 24 ore su 24, 7 giorni su 7, che rende il sistema altamente affidabile e adatto ad applicazioni mission-critical.
- Il dispositivo può essere installato in un armadio standard o utilizzato in modo indipendente, offrendo opzioni di installazione flessibili.

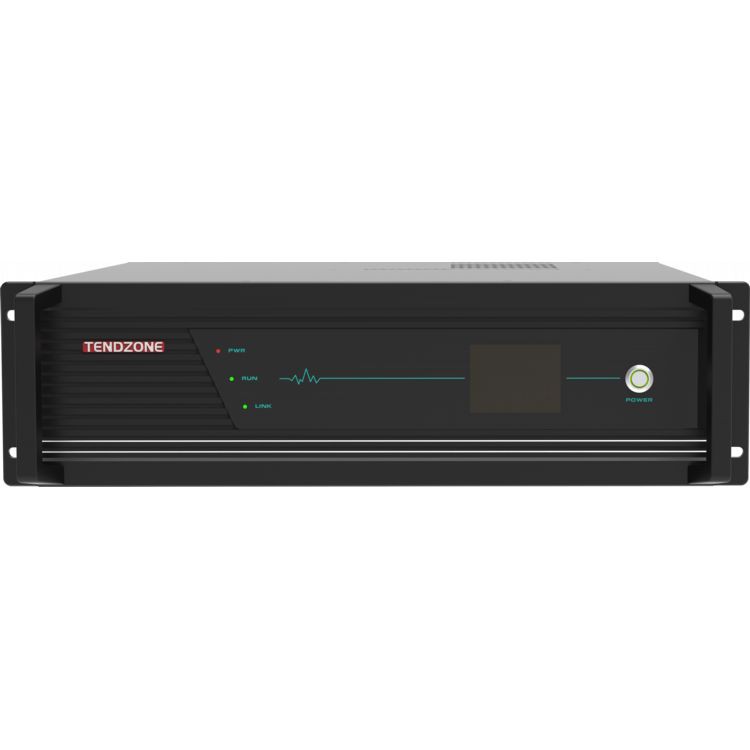

- LCD sul pannello frontale per un facile monitoraggio e aggiornamenti di stato.
- Doppi interruttori di alimentazione (hard power e soft power) per un funzionamento continuo e funzionalità di standby/riattivazione del sistema.
Design della scheda plug-in:
- Completamente modulare con schede plug-in rimovibili per una facile manutenzione e personalizzazione. Il sistema supporta un'ampia gamma di opzioni di input/output e integrazione di periferiche.

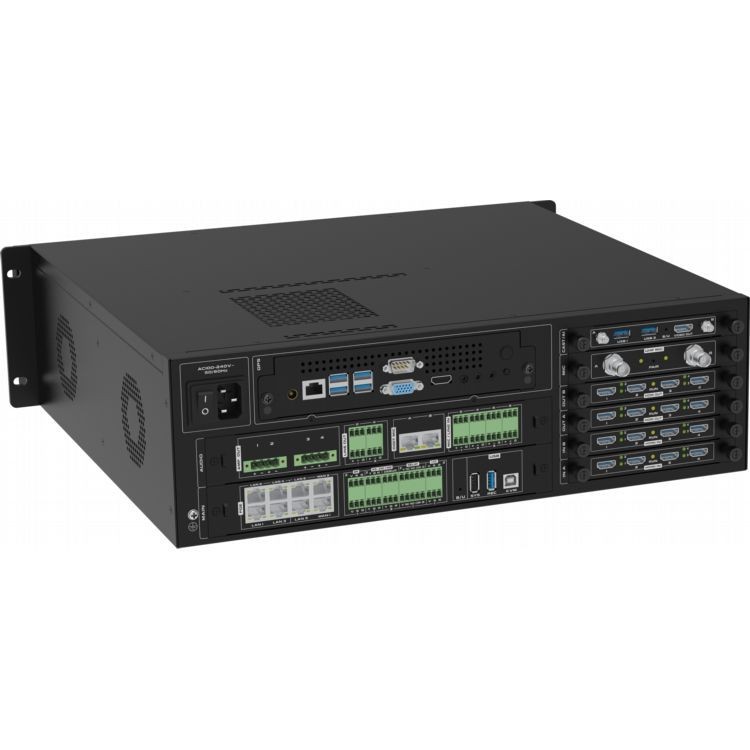

Il pannello posteriore della macchina completamente attrezzata:
(1) Interruttore di alimentazione dell'host ( 2 ) Alimentatore dell'host (3) Computer OPS ( 4 ) Scheda audio (scheda AUDIO, la configurazione standard include il modulo host per la conversazione mano nella mano DIGIT MIC, microfono per la conversazione mano nella mano opzionale) ( 5) Scheda di controllo principale (scheda MAIN) (6) Scheda di proiezione wireless (scheda CAST) (7) Scheda microfono wireless UHF (scheda MIC) (8) Scheda di uscita HDMI a quattro canali (due slot, OUT B e OUT A) ( 9) Scheda di ingresso HDMI a quattro canali (due slot, IN B e IN A)
Etichetta sexy: Processore integrato tredici in uno, produttori, fornitori, fabbrica di processori integrati tredici in uno in Cina
SPECIFICHE
|
progetto |
Specifiche |
|
Sicuro e stabile |
Adozione di un'architettura di sistema di livello industriale, sviluppata sulla base di un sistema integrato, esente da intrusioni di virus |
|
Interfaccia dati |
2 USB tipo A, 1 USB tipo B |
|
Telecamera di rete |
16 telecamere di rete locale, 8 inoltri audio e video di rete |
|
Codec video |
Fino a 4 canali di codifica 1080P60, fino a 4 canali di decodifica 1080P@60 o 8 canali di codifica 1080P@30 e 8 canali di decodifica 1080P@30; |
|
Protocollo audio e video |
L'audio supporta G.711, G.722, G722.1, G722.1C, AAC, supporta la decodifica dei flussi di codice audio; supporta la codifica di flussi di codice audio indipendenti dal canale 8-, supporta la registrazione e l'archiviazione audio indipendenti; Il video supporta H.264HP, MP, BP, H265MP; |
|
Terminale di visualizzazione |
Funzione di suddivisione video integrata, che può realizzare sintesi a schermo singolo/immagine nell'immagine/immagine in uscita come suddivisione a schermo singolo, suddivisione a doppio schermo, suddivisione a tre schermi, suddivisione a quattro schermi, suddivisione a cinque suddivisione dello schermo, suddivisione in sei schermi, suddivisione in sette schermi, suddivisione in otto schermi, suddivisione in nove schermi, suddivisione in dieci schermi, suddivisione in tredici schermi e suddivisione in sedici schermi; fino a quattro gruppi di display di sintesi multischermo indipendenti, che supportano l'uscita schermo 2K/4K; |
|
pannello di controllo |
Supporta un'ampia gamma di pannelli di controllo, touch screen Android cablato opzionale da 10,1-pollici (standard senza supporto a parete, senza supporto POE), touch screen desktop PoE di rete da 10,1-pollici, 10,{{5 }}touchscreen a parete integrato PoE di rete da pollici (scatola inferiore standard incorporata a parete), 4-touchscreen con scatola versione PoE di rete da pollici 86 |
|
Velocità del codec |
Massimo 16 canali di codec 1080P, 512 Kbps~16 Mbps per canale |
|
Ingresso audio |
Ingresso terminale Phoenix 8-way (supporta ingresso MIC con alimentazione phantom a 48 V o ingresso lineare line-in), ingresso audio integrato HDMI 8 -way, audio RTSP 16-way, DSP 2-way audio, ingresso audio OPS a 1-vie, ingresso audio per proiezione su schermo wireless a 1-way, ingresso audio per modulo vocale wireless a 1-way, accesso al microfono digitale del sistema vocale audio digitale mano nella mano (DIGIT MIC porta di rete, supporta l'accesso al collegamento di 2 microfoni digitali mano nella mano) |
|
Uscita audio |
4-via uscita audio line out, 4-via uscita amplificatore digitale da 200 W a 8 ohm, 8 -via uscita audio HDMI incorporata, 10-via DSP, 1-via Uscita OPS; supporta la regolazione del volume, l'audio supporta la sincronizzazione e il missaggio |
|
Ingresso video |
8- canale di interfaccia di ingresso HDMI 4K, 16-canale di ingresso per telecamera di rete IP, 1-canale di ingresso OPS interno, 1-canale di ingresso per proiezione schermo wireless interna |
|
Uscita video |
8- interfaccia di uscita HDMI 4K del canale, 8-streaming RTMP del canale, 1-uscita OPS interna del canale, supporto audio di uscita HDMI follow switching |
|
Elaborazione dell'audio |
Supporta la cancellazione automatica dell'eco (AEC), il controllo automatico del guadagno (AGC), la cancellazione/soppressione automatica del rumore (ANC/ANS), la cancellazione automatica del feedback (AFC), la matrice di miscelazione (AM), la compensazione della perdita di pacchetti (PLC) |
|
Elaborazione video |
Supporta l'adattamento, la commutazione, l'allocazione, la suddivisione dello schermo, la sovrapposizione dei sottotitoli e la regolazione dei parametri dell'immagine della risoluzione video |
|
Protocollo di comunicazione |
SIP, flusso doppio BFCP, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS; |
|
Interfaccia di rete |
2 porte WAN, 6 porte LAN; oppure impostare 8 porte di rete per essere completamente connesse; 4 porte di rete supportano l'alimentazione PoE; |
|
Funzione di miscelazione |
Supporta audio locale, audio integrato HDMI e flussi di accesso alla rete audio RTSP remoto per accedere al mixer e può selezionare dinamicamente il mixaggio; supporta anche l'ingresso audio OPS integrato, l'ingresso audio per la proiezione dello schermo wireless integrato e l'ingresso audio del modulo parlante wireless integrato per accedere al mixer; |
|
Controllo centrale |
Controllo centrale one-touch: sistema di commutazione, regolazione del volume di uscita, commutazione della sorgente del segnale, controllo della telecamera, controllo della registrazione e della trasmissione, chiamata remota, controllo dell'ambiente, ecc. |
|
Interfaccia di controllo ambientale |
3-via RS-232/interfaccia 485, 1*RS232/RS485 DEBUG, 2-via RELAY (con alimentatore esterno da 12 V), 2-via I/O, {{ IR a infrarossi a 9}} vie |
|
Videoconferenza |
Supporta videoconferenze punto-punto H.323 e invio di flussi ausiliari; Supporta videoconferenze punto-punto SIP e invio di flussi ausiliari; Una singola macchina supporta un massimo di 6-conferenze di gruppo (tramite protocollo SIP), supporta la creazione di più modelli di conferenza, supporta conferenze pianificate e convoca automaticamente le conferenze in base all'orario pianificato; puoi invitare nuovi terminali a partecipare alla conferenza durante la conferenza o cacciare un terminale dalla conferenza; puoi disattivare/attivare l'audio di qualsiasi sede o disattivare/attivare l'audio di tutte le sedi con un clic; Quando si utilizza il protocollo H.323, è supportata la registrazione GK e le chiamate possono essere effettuate tramite numeri brevi; Quando si utilizza il protocollo SIP, è supportata la registrazione SIP e le chiamate possono essere effettuate tramite numeri brevi; Durante la videoconferenza, supporta la trasmissione crittografata di audio e video, la crittografia delle chiamate punto a punto e la crittografia delle videoconferenze con più partecipanti per impedire che l'audio e il video vengano intercettati durante l'intera conferenza; |
|
Funzione di streaming live |
Supporta fino a 10-canali multicast, trasmissione in diretta e on-demand |
|
Funzione di registrazione |
Supporta l'utilizzo come terminale di distribuzione e client di registrazione e trasmissione, supporta la registrazione di 6 canali audio e video contemporaneamente; supporta la registrazione multischermo 1 4K sintetizzata (ovvero 1 canale di schermo virtuale sintetizzato 4K, sintetizzato da più canali di schermi 1920*1080; non supporta la registrazione della sorgente di ingresso HDMI 4K o IPC); il formato file di registrazione e trasmissione è MP4, supporta l'impostazione della copia automatica/manuale del disco USB, l'aggiornamento forzato del sistema del disco USB e il ripristino della configurazione di inizializzazione, supporta la masterizzazione di CD USB, supporta la gestione del contenuto dei file di registrazione (download/esportazione/modifica/eliminazione) |
|
Disco rigido interno |
Disco rigido standard da 2 TB e 3,55-pollici per sorveglianza, supporta dischi rigidi fino a 16 TB (slot per disco singolo); Supporta due slot per disco rigido e supporta l'installazione interna di due dischi rigidi per sorveglianza; Supporta l'espansione del disco rigido esterno tramite USB; |
|
Risparmio energetico e tutela dell'ambiente |
Supporta la sospensione e la riattivazione della rete, cambio di sistema one-touch |
|
Funzione di manutenzione |
Supporta la gestione dell'interfaccia Web, fornisce una configurazione rapida delle porte del dispositivo, supporta la modifica della password della porta Web, la modifica dell'indirizzo IP, il ripristino delle impostazioni di fabbrica, l'aggiornamento del software, l'indicatore luminoso, l'apprendimento a infrarossi, la gestione dei registri, il debug della porta seriale, il debug remoto Telnet, il funzionamento remoto e la gestione della manutenzione |
|
Computer OPS integrato |
Computer Fusion OPS, memoria da 16 GB, disco rigido da 512 GB |
|
Funzione di proiezione dello schermo wireless integrata |
Supporta la proiezione dello schermo con un clic con trasmettitore di proiezione dello schermo wireless, supporta la proiezione dello schermo con PC terminale portatile/telefono cellulare/client PAD, supporta l'antenna esterna per estendere il segnale di ricezione |
|
Modulo parlante wireless integrato |
Supporta la conversazione con due microfoni contemporaneamente, supporta microfono portatile wireless/clip per colletto/trasmettitore per cuffie; supporta l'antenna esterna per estendere il segnale di ricezione |
|
Installazione |
Installazione in armadio standard per telecomunicazioni 3 U |
|
Dimensioni del dispositivo |
Dimensioni del prodotto: larghezza* profondità * altezza 437 mm* 442 mm* 132,5 mm (compresa la maniglia) Dimensioni del prodotto: larghezza* profondità * altezza 437 mm* 410 mm* 132,5 mm (maniglia esclusa) |
|
Tensione e corrente in ingresso |
AC100 ~ 240V/50 ~ 60Hz |
|
Consumo energetico del dispositivo |
Consumo energetico tipico |
|
Peso dell'attrezzatura |
Il peso netto dell'intera macchina è di 14,6 KG, il peso lordo è di 16 KG |
|
Temperatura operativa |
0~45 gradi di lavoro |
|
Altitudine dell'umidità |
Dal 10% al 90%, altitudine inferiore o uguale a 5000 metri |
|
Chassis host (la scheda di controllo principale e la scheda audio sono standard, le altre schede sono opzionali) |
|
|
|
|
|
Telaio ospite |
Scheda di controllo principale integrata standard (scheda MAIN) e scheda audio (scheda AUDIO) |
|
Scheda di controllo principale (scheda MAIN) |
Include 8 porte Gigabit Ethernet (di cui 4 POE), 3 porte RS-232/485, 1*RS232/RS485 DEBUG, 2 porte RELAY, 2 porte I/O, 2 porte IR a infrarossi, 2 porte USB tipo A , 1 porta USB di tipo B |
|
Scheda audio (scheda AUDIO) |
Sistema audio digitale Hand-in-Hand, supporta 2 accessi al collegamento del microfono digitale Hand-in-Hand (porta di rete DIGIT MIC), ingresso MIC/LINE del terminale Phoenix 8-way (supporta ingresso MIC con alimentazione phantom 48 V o ingresso linea ingresso lineare), uscita LINE OUT audio linea terminale Phoenix a 4- vie, uscita amplificatore di potenza digitale a 4- vie (4x200 W a 8 Ω) |
50 W; consumo energetico a pieno carico
750W
|
Lo chassis host può essere dotato di schede opzionali come segue: |
|
|
Scheda di ingresso HDMI a quattro canali CR-4I-HDMI |
|
|
|
|
|
Tipo di scheda |
Una scheda di ingresso HDMI a quattro canali, installata nell'host per la consegna |
|
Adattamento dell'ospite |
Un singolo host supporta fino a 2 schede di ingresso HDMI |
|
Segnale di ingresso |
Segnale HDMI 4-canale, supporta l'ingresso del segnale audio incorporato |
|
Connettori di ingresso |
Connettore femmina a 19-pin di tipo A |
|
Tipo di segnale |
HDMI, DVI-D, identificazione automatica dei segnali in ingresso |
|
Risoluzione |
Risoluzione massima di ingresso 4K30 |
|
Formato audio |
Supporta il formato PCM |
|
standard |
Supporta HDMI 2.0 |
|
Gestione EDID |
Supporta l'importazione EDID |
|
Altre caratteristiche |
Supporta la funzione di sovrapposizione dei caratteri |
|
Scheda di uscita HDMI a quattro vie CR-4O-HDMI |
|
|
|
|
|
Tipo di scheda |
Una scheda di uscita HDMI a quattro canali, installata nell'host per la consegna |
|
Adattamento dell'ospite |
Un singolo host supporta fino a 2 schede di uscita HDMI |
|
Segnale di uscita |
Segnale HDMI 4-canale, supporta l'uscita del segnale audio incorporato |
|
Connettori di ingresso |
Connettore femmina a 19-pin di tipo A |
|
Tipo di segnale |
HDMI, DVI-D |
|
Risoluzione |
Risoluzione massima di uscita 4K30 |
|
standard |
Supporta HDMI 2.0 |
|
Altre caratteristiche |
Supporta il formato di output configurabile |
|
Scheda OPS CR-OPS-WIN |
|
|
|
|
|
Tipo di scheda |
Scheda OPS, caricata nell'host per la consegna, computer OPS integrato di 11a generazione con configurazione standard OPS-I5A11-16-512 (16G+512G), sistema operativo Windows 11 Professional preinstallato; (la configurazione specifica è soggetta alla consegna) |
|
Adattamento dell'ospite |
Un singolo host supporta fino a 1 scheda OPS |
|
Prestazioni OPS (La configurazione specifica è soggetta alla consegna) |
1. Sei core e dodici thread; 2. Frequenza principale 2,7 GHz-4,6 GHz; 3. Livello cache 3 12MB; 4. Configurazione della scheda madre: I5 11500; 5. Scheda grafica: Intel HD Graphics 750; 6. Risoluzione 5K60HZ; 7. Frequenza di base: 350 MHz; 8. Frequenza dinamica: 1,3 GHz; 9. Consumo energetico della CPU: 65 W; 10. Consumo energetico normale: 85 W; 11. Consumo energetico massimo: 120 W; |
|
Scheda di proiezione su schermo wireless e dispositivo di proiezione su schermo CR-VIA-CAST |
|
|
|
|
|
Tipo di scheda |
La scheda del modulo di ricezione della proiezione dello schermo wireless è installata nell'host per la consegna; la scheda del modulo di ricezione della proiezione dello schermo wireless viene fornita di serie con un trasmettitore a schermo WIFI a un tasto a spirale VIA-T8; viene fornito di serie con 2 antenne ad asta corta, 2 cavi di prolunga per antenna e 2 ventose per impedire al cabinet di schermare il segnale di proiezione dello schermo wireless; |
|
Adattamento dell'ospite |
Un singolo host supporta fino a 1 scheda del modulo di ricezione della proiezione dello schermo wireless |
|
Prestazioni di proiezione wireless |
1. Modulo Wi-Fi: 5 GHz/2,4 GHz 2. Larghezza di banda Wi-Fi: 867MHz 3. Orario di avvio:<15s 4. Tempo di risposta della proiezione sullo schermo: inferiore o uguale a 3 secondi 5. Tempo di risposta di prelazione: inferiore o uguale a 2 s 6. Sistema di supporto: Windows / Mac OS / iOS / Android 7. Modalità operativa: plug and play, proiezione dello schermo con un clic 8. Metodo di accoppiamento: inserire la porta USB del ricevitore per accoppiarlo automaticamente 9. Risoluzione di trasmissione: 1920 x 1080 10. Frequenza fotogrammi: 30 fps e inferiore 11. Interfaccia di alimentazione: USB2.0, USB3.0 12. Interfaccia di trasmissione video: USB2.0, USB3.0 13. Feedback tattile: 10 punti @Windows/Mac OS |
|
Scheda microfono wireless e microfono portatile CR-MD-MIC |
|
|
|
|
|
Tipo di scheda |
Scheda del modulo di ricezione vocale wireless UHF, installata nell'host per la consegna; La scheda del modulo di ricezione vocale wireless UHF viene fornita con 2 microfoni palmari wireless MD-13; viene fornito con 2 antenne ad asta corta, 2 cavi di prolunga per antenna e 2 ventose per impedire al cabinet di schermare il segnale di proiezione wireless; |
|
Adattamento dell'ospite |
Un singolo host supporta fino a 1 scheda del modulo di ricezione vocale wireless UHF |
|
Prestazioni della scheda parlante wireless UHF |
Parametri della scheda di ricezione del microfono wireless: 1. Intervallo di banda visibile: 470-960MHz (a seconda della regione); 2. Risposta audio: 20 Hz-18 kHz; 3. Distorsione armonica totale:<1% (@AF1 KHz, RF46 dBu); 4. Dynamic range: >100dB; 5. Signal-to-noise ratio: >92dB; Parametri del microfono portatile wireless: 1. Nucleo del microfono del trasmettitore portatile: tipo dinamico; 2. Intervallo di guadagno in ingresso: 30 dB; 3. Potenza di uscita RF: 10 mw; 4. Requisiti di alimentazione: 2 batterie alcaline AA (LR6); 5. Durata della batteria: fino a 10 ore; 6. Dimensioni: 36 x 245 (mm); 7. Peso: 0. 28kg; |
