Riepilogo di RUBY T24

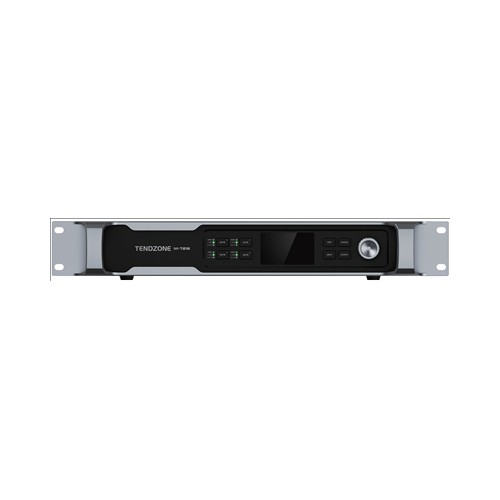

M-7216 è una piattaforma di elaborazione audio AI ad architettura aperta di nuova generazione che integra audio analogico, audio di rete Dante, audio di rete VaiLink e audio digitale UAC. Fornisce funzionalità come connessione, missaggio, routing, elaborazione generale e AI e uscita per vari tipi di segnali. Questa piattaforma di elaborazione si concentra sulla capacità di accesso audio alla rete digitale, rendendola la soluzione definitiva per applicazioni in sale conferenze, sale multifunzionali e sistemi audio di rete distribuiti in centri di comando, università, stadi ecc.
Caratteristiche del prodotto
Accesso audio alla rete digitale: Supporta applicazioni audio di rete distribuite, migliorando l'integrazione del sistema audio su diverse piattaforme.
Elaborazione audio AI :Algoritmi AI ad alta fedeltà,AI-Deververberazione, AI-Cancellazione del rumore, AI-AGC
Architettura aperta Piattaforma di progettazione audio:
Utilizzando gli strumenti integrati di Audio Designer, il funzionamento drag-and-drop del modulo software, la topologia di elaborazione audio personalizzata e la logica di controllo. Costruisci e visualizza flussi di lavoro di elaborazione del segnale,
Progettato per gli ingegneri con un'interfaccia completamente operativa.
Elementi, stili e metodi di interazione personalizzabili.
Supporto per definire la pagina iniziale dell'interfaccia, saltare pagina, creare più controlli, modificare la posizione e le dimensioni del controllo. una singola interfaccia può supportare più pagine
Controlli dinamici: Supporta la modifica dinamica delle proprietà di controllo durante il funzionamento.
Canali audio completi:8 ingressi microfono/linea bilanciati, 8 uscite di linea analogiche, 2x2 canali audio UAC e un robusto modulo integrato di elaborazione audio ed elaborazione logica.
Canali audio di rete avanzati:Con 128 (64x64) canali audio di rete Dante ridondanti e 16 (8x8) canali audio di rete VaiLink, garantisce una trasmissione audio di alta qualità.
Protocollo di controllo aperto: può essere controllato e gestito attraverso la rete, porta seriale RS232
Rete PoE+: Integra 4 interfacce di rete PoE+ per alimentare e gestire direttamente 4 dispositivi AoIP (Audio over IP).
Microfono a matrice da soffitto A1D: Strumenti di progettazione e simulazione di microfoni array da soffitto a matrice A1D integrati
Preimpostazioni: Memorizza fino a 1000 preimpostazioni per un rapido richiamo e configurazione per garantire un funzionamento efficiente.
Certificazione
Dopo Cristo
Dopo Cristo
ISO
ISO
Pannello posteriore
Etichetta sexy: architettura aperta ai dsp, Cina architettura aperta ai dsp produttori, fornitori, fabbrica
SPECIFICHE
|
Prestazioni generali |
||
|
Nucleo di elaborazione |
ADSP-21593/DSP+ARM dual-core/ Processore core 64-bit 1,8G 6-/Accelerazione rete neurale AI NPU integrata/Potenza di elaborazione fino a 2,8T |
|
|
Numeri preimpostati |
1000 |
|
|
Frequenza di campionamento |
48 kHz, 24 bit |
|
|
Risposta in frequenza (A/D/A) |
20Hz-20kHz (±0,2 dB) |
|
|
Gamma dinamica (A/D/A) |
>110dB, ponderato A (guadagno 20Hz-20kHz@0dB) |
|
|
Rumore di ingresso equivalente |
Inferiore o uguale a -125dBu |
|
|
THD |
Inferiore o uguale a 0.005%@1kHz |
|
|
Isolamento del canale |
Inferiore o uguale a -105dB@+20dBu,1kHz |
|
|
Latenza (A/D/A) |
5,8 mS, ingressi instradati alle uscite |
|
|
Diafonia |
Inferiore o uguale a -105dB@+20dBu,1kHz |
|
|
Rapporto S/N |
>110 dB |
|
|
Ingresso audio/Produzione |
||
|
Connettore |
Morsettiere da 3,81 mm |
|
|
Numero di canali analogici |
8 ingressi microfono/linea bilanciati, 8 uscite di linea analogiche |
|
|
Numero di canali Dante |
64 x 64 |
|
|
Potenza fantasma |
CC 48±6 V, 10 mA |
|
|
Impedenza di ingresso |
Bilanciamento 2KΩ |
|
|
Impedenza di uscita |
Bilanciamento 200Ω |
|
|
Livello di ingresso massimo |
20dBu |
|
|
Livello di uscita massimo |
20dBu |
|
|
Guadagno in ingresso massimo |
40dB |
|
|
Guadagno di uscita massimo |
N / A |
|
|
Pannello frontale |
||
|
Indicatore luminoso |
Alimentazione/RUN/LINK |
|
|
Schermo di visualizzazione |
Display LCD a colori da 1,8" Visualizza il nome del dispositivo, l'indirizzo IP, il livello di ingresso/uscita e lo stato di disattivazione audio, la scena corrente, la versione del software |
|
|
Seleziona pulsante |
Un pulsante push-to-turn |
|
|
Pannello posteriore |
||
|
UAC (audio bidirezionale USB) |
scheda audio 2x2, frequenza di campionamento 48kHz,16bit, tipo di interfaccia USB-B, protocollo di trasmissione dati USB2.0; |
|
|
USB |
Il tipo di interfaccia è USB-A e il protocollo di trasferimento dati è USB2.0. Supporta la registrazione e la riproduzione, può riprodurre file audio in formato MP3/WAV, supporta il disco U in formato FAT32, registra il formato file WAV |
|
|
Dante PRIMARIO&SECONDARIO |
/ |
2X1000MRJ-45; 16x16;Supporta ridondanza, modalità di commutazione; |
|
RS232 |
Terminale Phoenix 4 pin 3.81 |
|
|
GPIO |
8 canali, ingresso e uscita personalizzati, terminale Phoenix 3.81 a 12 pin |
|
|
LAN (porta di rete TCP/IP) |
2 porte RJ45 Ethernet 10/100/1000 MB 4 POE+ |
|
|
Parametri Elettrici e Fisici |
||
|
Alimentazione elettrica |
CA100-240V±10%,50/60 Hz |
|
|
Consumo energetico |
200W |
|
|
Temperatura operativa |
0 grado -45 grado |
|
|
Umidità relativa |
30%-70％R.H. |
|
|
Dimensioni |
1,5U, 483*340*66 mm |
|
|
Dimensioni del pacchetto |
570 mmx410 mmx135 mm |
|
