Panoramica

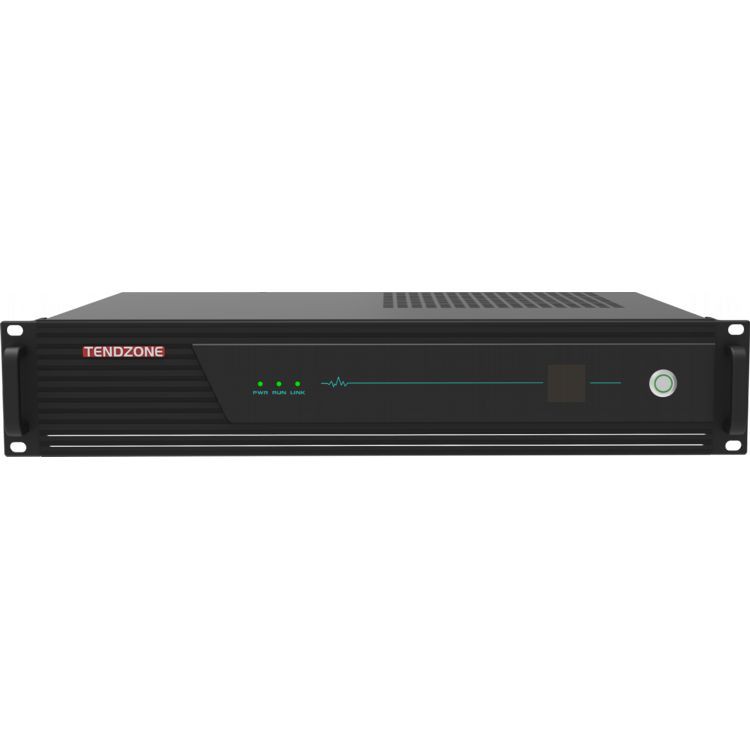

La serie CLIMBER-1009 è l'ultimo host terminale multifunzionale 12-in-1 di TENDZONE, basato su anni di esperienza nello sviluppo di prodotti integrati. Questa soluzione avanzata combina i più recenti algoritmi audio, codec video, controllo centralizzato, elaborazione multimediale, comunicazione remota e altre tecnologie di TENDZONE. Alimentato da processori core domestici, CLIMBER-1009 è un dispositivo integrato multifunzionale di nuova generazione ottimizzato per i sistemi embedded.
Progettato pensando alla flessibilità, questo prodotto presenta un design della scheda plug-in per soddisfare varie esigenze specifiche dello scenario. Integra una gamma di funzioni tra cui videoconferenza remota, registrazione e trasmissione locale, amplificazione audio, commutazione di matrici video, controllo ambientale periferico, tocco unificato centralizzato, codec di input e output distribuiti, accesso IPC, switch gigabit POE e altro ancora. CLIMBER-1009 è ideale per applicazioni in sale conferenze multimediali, aule intelligenti, aule universitarie, sale multifunzionali, centri di comando e spedizione mobili e altri ambienti.
Questo host terminale multifunzionale 12-in-1 supporta una varietà di operazioni come riunioni locali e remote, streaming live remoto, formazione, supervisione, insegnamento e comando mobile. Offre una perfetta integrazione con varie periferiche audiovisive e ambientali, consentendo un funzionamento intelligente ed efficiente. Può essere configurato come un dispositivo all-in-one iperconvergente con un computer OPS integrato, proiezione dello schermo wireless e moduli microfono wireless, offrendo una soluzione onnicomprensiva che consente di risparmiare spazio e semplificare l'interazione dell'utente.
Con una nuova generazione di chip di elaborazione multimediale, CLIMBER-1009 offre prestazioni potenti e supporta il codec video H.265 4K@60fps, migliorando sia la qualità dell'immagine che del suono per un'esperienza HD superiore. Inoltre, presenta miglioramenti significativi in termini di compatibilità, adattabilità della rete, gestione dei ritardi, anti-perdita di pacchetti, gestione multi-schermo ed elaborazione multifunzione simultanea, rendendolo una soluzione ottimale per il governo, le imprese, la pubblica sicurezza, l'istruzione, il settore medico e altri settori.
Caratteristiche
Computer OPS:
- Integra il computer OPS, soddisfa i requisiti dell'ufficio e può installare software per ufficio, come Tencent Meeting, per videoconferenze basate su software. (Personalizzabili con OPS domestici in base alle specifiche esigenze).
Controllo centralizzato intelligente:
- Controllo integrato delle apparecchiature multimediali tramite il tablet per conferenze, consentendo la gestione unificata di audio e video, videoconferenze, registrazione, trasmissione e periferiche di terze parti.
- Supporta interfacce di controllo centrale comuni come RS232/485/IR/IO/RELAY per una facile integrazione con altri dispositivi.
- Supporta il protocollo Zigbee IoT per opzioni di controllo aggiuntive.
- Controllo bidirezionale su un singolo collegamento seriale per una gestione semplificata del sistema.
- Combina il controllo cablato con il controllo IoT wireless per garantire un funzionamento stabile e prevenire interferenze.
Matrice video 4K ad alta definizione:
- 4-in-6-out Matrice video senza interruzioni HD 4K60 con flessibilità completa per configurazioni con più schermi.
- Supporta diversi scenari come sale conferenze multimediali, aule multimediali e centri di comando.
- Facilita il controllo centralizzato locale, la visualizzazione, l'amplificazione del suono e altri requisiti.
- Supporta la tecnologia codec Multimedia Information Distributed Interactive System (MIDIS), funzionando come un'interfaccia di input/output distribuita.
Processore audio digitale:
- 8-in-4-interfaccia audio completa di funzionalità, incluso audio di rete integrato e supporto audio HDMI.
- Algoritmo audio 5A integrato che riduce il riverbero e il rumore, ideale per aule e sale conferenze.
- Amplificatore digitale integrato con potenza nominale 2×100 W per prestazioni audio chiare e potenti.
Videoconferenza:
- Funzionalità di registrazione e riproduzione locale per videoconferenze.
- Supporta chiamate SIP interattive remote, consentendo la comunicazione audio e video bidirezionale per la collaborazione remota.
- Autorizzazione interattiva multiparte opzionale per una perfetta integrazione con piattaforme di videoconferenza di terze parti, che supportano protocolli standard.
Microfono senza fili:
- Host del ricevitore UHF, supporta l'accesso al microfono portatile wireless, per l'amplificazione del suono locale, la registrazione di conferenze, l'amplificazione del parlato in videoconferenza;
Proiezione su schermo wireless:
- Supporta la visualizzazione in modalità wireless dell'immagine desktop di un dispositivo portatile, smartphone o tablet su uno schermo utilizzando un piccolo dongle o un client di proiezione dello schermo.
Commutatore di rete POE:
- Supporta alimentazione, immagine e controllo IPC su un singolo cavo, semplificando il cablaggio e l'installazione.
- Controllo di rete TCP/UDP per dispositivi di terze parti, migliorando l'integrazione del sistema.
- Fornisce la documentazione dell'interfaccia API per integrazioni personalizzate.
Registrazione e riproduzione locale:
- Supporta la registrazione locale da 4 a 6 flussi video, consentendo un facile accesso e memorizzazione dei video.
- Ideale per la registrazione di riunioni, la trasmissione di eventi dal vivo e sessioni di formazione.
Interfaccia di ingresso/uscita:
- Supporta l'integrazione con sistemi interattivi distribuiti multimediali per la pianificazione e il comando distribuiti.
- Fornisce più opzioni I/O per la connettività e la gestione flessibili del sistema.
Accesso all'IPC:
- Supporta fino a 16 ingressi video IPC, con la possibilità di gestire l'output e la registrazione locale.
- Ideale per ambienti che richiedono videosorveglianza e integrazione di monitoraggio.
Stabile e affidabile:
- Costruito su un sistema Linux integrato, garantisce l'immunità ai virus e fornisce un ambiente operativo sicuro.
- Design della struttura di livello carrier per il funzionamento continuo 24 ore su 24, 7 giorni su 7, che rende il sistema altamente affidabile e adatto ad applicazioni mission-critical.
- Il dispositivo può essere installato in un armadio standard o utilizzato in modo indipendente, offrendo opzioni di installazione flessibili.
- LCD sul pannello frontale per un facile monitoraggio e aggiornamenti di stato.
- Doppi interruttori di alimentazione (hard power e soft power) per un funzionamento continuo e funzionalità di standby/riattivazione del sistema.
Immagine del pannello posteriore:
(1) Computer OPS ( 2 ) Interruttore di alimentazione dell'host (3) Alimentazione dell'host ( 4 ) Porte Gigabit Ethernet * 6 (di cui 4 POE) ( 5 ) Interfaccia a infrarossi IR * 2 ( 6 ) RS-232/485 interfaccia * 3 + RS-232/porta di debug 485 * 1 (7) porta di controllo ELAY * 2 (tensione e corrente: 12 V/non più di 1 A ) ( 8 ) Interfaccia I/O*2 (tensione e corrente: 12 V/non più di 1 A) ( 9 ) USB tipo A *2, USB tipo B*1 (10) Porta di uscita HDMI* 6 ( {{30 }} ) Porta di ingresso HDMI *4 ( 1 2 ) Terminale dell'amplificatore 100 W a 8 ohm * 2 coppie ( 13 ) Uscita stereo del terminale Phoenix L/R * 2 ( 4 uscite audio indipendenti in totale) (14) porta di ingresso MIC/LINE * 8 (15) proiezione wireless CAST (16) modulo vocale wireless UHF
Etichetta sexy: Processore integrato dodici in uno, produttori, fornitori, fabbrica di processori integrati dodici in uno in Cina
SPECIFICHE
|
progetto |
Specifiche |
|
Sicuro e stabile |
Adozione di un'architettura di sistema di livello industriale, sviluppata sulla base del sistema LINUX, priva di virus |
|
Interfaccia dati |
2 USB tipo A, 1 USB tipo B |
|
Telecamera di rete |
12 telecamere di rete locale, 4 inoltro di rete |
|
Codec video |
Fino a 4 canali di codifica 1080P60, fino a 4 canali di decodifica 1080P@60 o 8 canali di codifica 1080P@30 e 8 canali di decodifica 1080P@30; |
|
Protocollo audio e video |
L'audio supporta G.711, G.722, G722.1, G722.1C, AAC e supporta la decodifica dei flussi di codice audio Il video supporta H.264HP, MP, BP, H265MP |
|
Terminale di visualizzazione |
Funzione di suddivisione video incorporata, che può realizzare sintesi di schermo singolo/immagine nell'immagine/immagine in uscita, sovrapposizione dei sottotitoli, sovrapposizione del nome del terminale e visualizzazione del logo della stazione in singolo, doppio, tre, quattro, cinque, sei, sette, otto, nove, dieci, tredici e sedici schermi divisi |
|
pannello di controllo |
Supporta un'ampia gamma di pannelli di controllo, touch screen Android cablato opzionale da 10,1-pollici (standard senza supporto a parete, senza supporto POE), touch screen desktop PoE di rete da 10,1-pollici, 10,{{5 }}Touchscreen PoE da parete con rete da pollici (standard con scatola inferiore montata a parete) |
|
Velocità del codec |
Massimo 16 canali di codec 1080P, 512 Kbps~16 Mbps per canale |
|
Ingresso audio |
Ingresso terminale Phoenix 8-way (supporta ingresso MIC con alimentazione phantom a 48 V o ingresso lineare line-in), ingresso audio integrato HDMI 4 -way, ingresso audio OPS 1-way, ingresso audio OPS 1-way ingresso audio per proiezione wireless (opzionale), ingresso audio per modulo vocale wireless 1-way (opzionale) |
|
Uscita audio |
4-uscita audio line out (o 2 coppie di uscite stereo del terminale Phoenix L/R), 2-uscita amplificatore digitale da 100 W a 8 ohm (o 2-uscita digitale da 150 W a 4 ohm uscita dell'amplificatore), uscita audio integrata HDMI a 2 -vie; supporta la regolazione del volume, l'audio supporta la sincronizzazione e il mixaggio. HDMI OUT1 supporta l'amplificazione di tutti gli ingressi audio, HDMI OUT2~HDMI OUT6 supporta solo l'amplificazione audio del flusso RSTP di rete. |
|
Ingresso video |
4 interfacce di ingresso HDMI, 16 ingressi per telecamera di rete IP; HDMI IN1 e HDMI IN3 supportano l'ingresso con una risoluzione massima di 4K30, mentre HDMI IN2 e HDMI IN4 supportano l'ingresso con una risoluzione massima di 1920*1080 a 60; |
|
Uscita video |
1) 6- interfaccia di uscita HDMI del canale, di cui HDMI OUT2~HDMI OUT6 sono uscite di segnale omologhe; HDMI OUT1 supporta una risoluzione massima di uscita 4K30 e HDMI OUT2~HDMI OUT6 supporta una risoluzione massima di uscita 1920*1080 a 60; 2) Quando il computer OPS integrato apre una riunione Tencent (se la fotocamera è collegata a HDMI IN), lo schermo del computer OPS integrato può essere trasmesso solo da HDMI OUT1 e HDMI OUT2~6 può visualizzare solo lo schermo di la fotocamera collegata a HDMI IN; 3) Quando l'OPS integrato apre una riunione Tencent (quando solo una fotocamera USB è collegata direttamente alla porta USB dell'OPS come raccolta di fotocamere per riunioni Tencent), lo schermo del computer OPS integrato può essere emesso da HDMI OUT1~ 6; 4) Quando Tencent Meeting non è in corso, l'uscita di HDMI OUT1 e HDMI OUT2~6 può essere selezionata dalla proiezione dello schermo wireless, dal computer OPS integrato e HDMI IN1~4; |
|
Elaborazione dell'audio |
Supporta la cancellazione automatica dell'eco (AEC), il controllo automatico del guadagno (AGC), la cancellazione/soppressione automatica del rumore (ANC/ANS), la cancellazione automatica del feedback (AFC), la matrice di miscelazione (AM), la compensazione della perdita di pacchetti (PLC) |
|
Elaborazione video |
Supporta l'adattamento della risoluzione video, la commutazione, l'allocazione, la suddivisione dello schermo, la visualizzazione in sovrapposizione dei sottotitoli a scorrimento, la sovrapposizione del nome del terminale, la visualizzazione del logo della stazione e la regolazione dei parametri dell'immagine; la sovrapposizione dei sottotitoli e del nome del terminale supporta la regolazione arbitraria della posizione; il logo della stazione supporta la regolazione della posizione in alto a sinistra, in alto a destra, in basso a sinistra e in basso a destra e supporta la regolazione della visualizzazione della trasparenza; |
|
Protocollo di comunicazione |
SIP, flusso doppio BFCP, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS; |
|
Interfaccia di rete |
1 porta WAN, 5 porte LAN; oppure impostare 6 porte di rete per essere completamente connesse; 4 porte di rete supportano l'alimentazione PoE; Nota: se è necessario connettersi a uno switch PoE di terze parti, si consiglia di utilizzare una porta di rete che non supporta PoE per connettersi allo switch PoE dell'altra parte per garantire che una delle porte di rete non fornisca alimentazione PoE esterna . Cerca di non connetterti direttamente tra loro utilizzando le interfacce PoE. |
|
Funzione di miscelazione |
Supporta inoltre flussi di accesso alla rete audio locale, audio incorporato HDMI e audio remoto RTSP che entrano nel mixer e può selezionare dinamicamente il missaggio; supporta anche l'ingresso audio OPS integrato, l'ingresso audio per la proiezione dello schermo wireless integrato (opzionale) e l'ingresso audio del modulo parlante wireless integrato (opzionale) che entra nel mixer; |
|
Controllo centrale |
Controllo centrale one-touch: sistema di commutazione, regolazione del volume di uscita, commutazione della sorgente del segnale, controllo della telecamera, controllo della registrazione e della trasmissione, chiamata remota, controllo dell'ambiente, ecc. Supporta l'alimentazione a 12 V del pannello di controllo tramite la porta RELAY; |
|
Interfaccia di controllo ambientale |
Interfaccia 3-way RS-232/485, 1*DEBUG RS232/RS485, 2-way RELAY, 2-way I/O, 2-way IR a infrarossi |
|
videoconferenza |
Supporta videoconferenze punto-punto H.323 e invio di flussi ausiliari; Supporta videoconferenze punto-punto SIP e invio di flussi ausiliari; Una singola macchina supporta un massimo di 6-conferenze di gruppo (tramite protocollo SIP), supporta la creazione di più modelli di conferenza, supporta conferenze pianificate e convoca automaticamente le conferenze in base all'orario pianificato; puoi invitare nuovi terminali a partecipare alla conferenza durante la conferenza o cacciare un terminale dalla conferenza; puoi disattivare/attivare l'audio di qualsiasi sede o disattivare/attivare l'audio di tutte le sedi con un clic; Quando si utilizza il protocollo H.323, è supportata la registrazione GK e le chiamate possono essere effettuate tramite numeri brevi; Quando si utilizza il protocollo SIP, è supportata la registrazione SIP e le chiamate possono essere effettuate tramite numeri brevi; |
|
Spingi flusso |
Supporta lo streaming su non meno di 8 diverse piattaforme di streaming live contemporaneamente |
|
Funzione di streaming live |
Supporta fino a 10-canali multicast, trasmissione in diretta e on-demand |
|
Funzione di registrazione |
Supporta l'utilizzo come terminale e client di distribuzione e trasmissione di registrazione e trasmissione, con un massimo di 4 flussi di registrazione locali (o registrazione di 1 4immagine K), il formato file di registrazione e trasmissione è MP4, supporta la copia automatica di unità flash USB, aggiornamento forzato del sistema di unità flash USB e ripristino della configurazione iniziale, supporta la gestione del contenuto dei file di registrazione (download/esportazione/modifica/eliminazione) |
|
Disco rigido interno |
Disco rigido standard da 2 TB e 3,5-pollici per sorveglianza, espandibile a un disco rigido da 12 TB tramite USB |
|
Comunicazione di rete |
Supporta 4 -il mixaggio e la riproduzione audio dei canali, supporta la modalità di sospensione e riattivazione della rete, cambio di sistema one-touch |
|
Funzione di manutenzione |
Supporta la gestione dell'interfaccia Web, fornisce una configurazione rapida delle porte del dispositivo, supporta la modifica della password della porta Web, la modifica dell'indirizzo IP, il ripristino delle impostazioni di fabbrica, l'aggiornamento del software, l'indicatore luminoso, l'apprendimento a infrarossi, la gestione dei registri, il debug della porta seriale, il debug remoto Telnet, il funzionamento remoto e la gestione della manutenzione |
|
Modulo computer OPS integrato |
1) Modulo computer OPS (versione Windows), computer OPS integrato di 11a generazione con configurazione standard, memoria 16G, disco rigido 512G, installato con il sistema operativo Windows 11 Professional; 2) È possibile installare la funzione Tencent Conference, che supporta l'uso di segnali video e audio esterni come fotocamera e microfono della Tencent Conference. Allo stesso tempo, l'interfaccia video Tencent Conference può essere trasmessa tramite l'interfaccia HDMI OUT1 locale e amplificata tramite l'interfaccia audio locale; 3) L'interfaccia HDMI OUT2 viene utilizzata come unica fonte di acquisizione per l'ingresso video Tencent Conference; |
|
Funzione di proiezione dello schermo wireless |
1) Il modulo di proiezione schermo wireless opzionale supporta la trasmissione wireless di immagini desktop di PC terminali portatili/telefoni cellulari/PAD a nodi cloud iperconvergenti tramite un trasmettitore di proiezione schermo wireless o un client di proiezione schermo e l'output tramite l'interfaccia HDMI OUT locale per realizzare la condivisione wireless funzioni come condivisione di immagini/presentazioni/file video/collaborazione in ufficio; 2) USB1 viene utilizzato per l'abbinamento con il trasmettitore di proiezione dello schermo wireless; USB2 viene utilizzato per aggiornare la versione software del modulo ricevente di proiezione dello schermo wireless; 3) L'antenna del modulo ricevitore wireless può essere estesa al soffitto della sala conferenze per migliorare il segnale di ricezione dello schermo di proiezione wireless; |
|
Modulo parlante wireless integrato |
Modulo microfono wireless/clip per collare/auricolare opzionale, che supporta l'accoppiamento con nodi cloud iperconvergenti come sorgente sonora per l'amplificazione del suono locale, la registrazione locale e la registrazione di conferenze trasmesse e l'amplificazione del parlato in videoconferenza; Modulo di ricezione vocale wireless UHF, supporta 2 microfoni che parlano contemporaneamente; |
|
Installazione |
Installazione dell'armadio standard per telecomunicazioni 2 U, si consiglia di installarlo vicino alle apparecchiature periferiche per ridurre il carico di lavoro del cablaggio |
|
Dimensioni del dispositivo |
Dimensioni del prodotto: larghezza*altezza*profondità 436,8 mm*89 mm*320 mm |
|
Tensione e corrente in ingresso |
CA 100~240 V/50~60 Hz |
|
Consumo energetico del dispositivo |
Senza uscita per altoparlante esterno e dispositivo con alimentazione POE: consumo energetico tipico Quando sono collegati due altoparlanti esterni e un dispositivo esterno alimentato tramite POE: consumo energetico a pieno carico |
|
Peso dell'attrezzatura |
Il peso netto dell'intera macchina è di 9,3 kg e il peso totale con l'imballaggio è di 12 kg |
|
Temperatura operativa |
0~45 gradi di lavoro |
|
Altitudine dell'umidità |
Dal 10% al 90%, altitudine inferiore o uguale a 5000 metri |
80W
350 W
