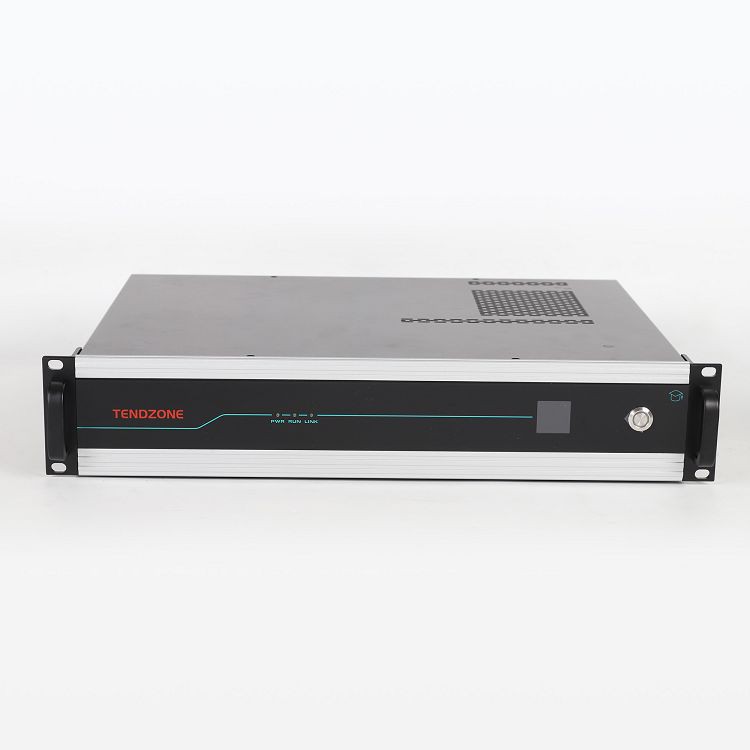

Terminale di classe multimediale

1. Ingresso video: interfaccia di ingresso HDMI a 4-modo

2. Uscita video: interfaccia HDMI 6-canale, uscita di espansione omologa HDMI3-HDMI6

3. Ingresso audio: ingresso terminale Phoenix a 8- vie, supporto alimentazione phantom 48 V, ingresso MIC e ingresso lineare linea commutabile

4. Uscita audio: 2 coppie di uscite stereo del terminale Phoenix L/R (L/R può emettere la sorgente audio in modo indipendente), uscita dell'amplificatore digitale 2-way 100 W a 8 ohm

5. Porta di controllo: 3-way RS-232/RS-485, 1-way Debug, 2-way RELAY, 2-way I/O , 2-modo infrarossi IR

6. Switch di rete Gigabit: 1 porta WAN, 5 porte LAN, VLAN può essere divisa, LAN1-LAN4 supporta l'alimentazione POE

8. Interfaccia USB: USB Type-A*2, USB Type-B*1, supporta la copia automatica del contenuto registrato e l'aggiornamento del sistema

9. Disco rigido integrato da 2 TB

10. Installazione in rack standard da 19-pollici, altezza 2U

11. Modulo slot OPS integrato, collegato al modulo computer OPS standard

12. Modulo microfono wireless integrato, supporta il microfono wireless in banda U

13. Scheda audio AI integrata, che supporta la riduzione del rumore AI e la deoffuscamento

14. Modulo di trasmissione automatico integrato, supporta l'accesso multi-camera e realizza la funzione di registrazione video

(1) Computer OPS ( 2 ) Interruttore di alimentazione dell'host (3) Alimentazione dell'host (4) Porte Gigabit Ethernet * 6 (di cui 4 POE) (5) Interfaccia a infrarossi IR * 2 (6) RS-232/485 interfaccia * 3 + Porta di debug RS-232/485 * 1 (7) Porta di controllo RELAY * 2 (tensione e corrente: 12 V/non più di 1 A) (8) I/O interfaccia*2 (tensione e corrente: 12 V/non più di 1 A) (9) USB tipo A *2, USB tipo B*1 (10) Porta di uscita HDMI* 6 ( 1 1) Porta di ingresso HDMI * 4 ( 1 2) Terminali dell'amplificatore * 2 coppie (13) Uscita stereo del terminale Phoenix L/R * 2 (14) Porta di ingresso MIC/LINE * 8 (15) Proiezione wireless CAST (16) UHF modulo parlante senza fili

1. Supporta il segnale HDMI e l'accesso al segnale di flusso RTSP di rete, codifica e decodifica indipendenti di ciascun video HDMI, codifica 8-canale 1080P@30 e 8-decodifica canale 1080P@30; supporta H.265 e H.264

2. L'interazione video ha una capacità massima di anti-jitter di rete fino a 600 ms, garantendo che il regolare svolgimento delle chiamate interattive non venga sostanzialmente influenzato in caso di jitter di rete. I flussi principali e secondari massimi possono essere regolati su 8 Mbps, il controllo del flusso massimo è 20 volte, l'intervallo di richiesta del frame I può essere regolato e la soglia massima di tolleranza dell'errore di decodifica è 100

3. L'host dispone di una sintesi multischermo ibrida integrata, che supporta varie commutazioni video, allocazione, sovrapposizione di sottotitoli, regolazione dei parametri dell'immagine e configurazione a mosaico

4. Funzioni di registrazione e archiviazione locali integrate, che supportano fino a 6 canali di registrazione video e audio (modalità filmato e modalità risorsa); supporta la funzione push di streaming live RTMP e lo streaming live può selezionare arbitrariamente il flusso audio e video collegato al computer locale; i video registrati possono essere riprodotti su richiesta sul WEB o visualizzati sul display tramite HDMI per la decodifica e la riproduzione; supporta l'aggancio con piattaforme FTP di terze parti, il caricamento di materiale didattico registrato, il tempo di caricamento può essere personalizzato e il tempo di registrazione può essere impostato per ogni giorno (massimo 24 ore)

5. I file MP4 registrati possono essere scaricati dal terminale W EB. Puoi scegliere di scaricare i file in modalità filmato o tutti i file. I file registrati possono essere ordinati per ora e durata della registrazione. Puoi anche scaricare i file direttamente su un'unità flash USB

6. Funzione di suddivisione e sintesi video integrata, che può realizzare schermo singolo, doppio schermo, tre schermi, nove schermi, sedici schermi e altri schermi singoli/immagine nell'immagine/immagine in uscita sintesi e sovrapposizione dei sottotitoli

7. Supportare l'accesso ai sistemi di controllo distribuiti, supportare l'accesso del terminale all'anteprima delle immagini, il controllo della visualizzazione distribuita e la visualizzazione su schermo distribuita ed essere utilizzato come macchina con interfaccia di input e output distribuita

8. Funzione di mixaggio del modulo processore audio: supporta il mixaggio di audio locale, audio incorporato HDMI, audio del computer OPS, audio del microfono wireless integrato e flusso audio di rete remota nell'interfaccia audio locale; supporta anche il mixaggio di audio locale, audio incorporato HDMI e flusso audio di rete nel modulo audio di rete

9. Modulo di elaborazione audio, algoritmi di elaborazione audio AFC, ANS, AEC, AGC integrati, dotato di moduli di espansione, equalizzatore, compressore, ritardo, limitatore e pre e post-elaborazione; impostazioni di mixaggio, supporto MIC/LINE, HDMI, audio computer OPS, audio AI, ingresso audio di rete, routing audio può configurare in modo flessibile LINE OUT, HDMI OUT, uscita AMP OUT dell'amplificatore di potenza

10. Supporta videoconferenze SIP dual-stream, supporta l'interazione video multipunto estesa e supporta l'interazione video con insegnamento remoto 1+3-del gruppo

11. Protocolli di comunicazione: SIP, BFCP dual stream, RTSP, RTMP, TCP/IP, FTP, UDP, TLS

12. Supporta la copia automatica dei file di registrazione dell'host sull'unità flash USB, supporta la copia dell'ultima lezione e del corso di una settimana, aggiornamento forzato del sistema dell'unità flash USB e ripristino della configurazione iniziale

13. Il Web dispone di una stazione di trasmissione automatica incorporata, che supporta le modalità di trasmissione automatica, semiautomatica e manuale; supporta il cambio schermata PVW e PGM, la registrazione, la pausa e l'arresto delle operazioni; funzionamento della telecamera, funzionamento della sintesi dello schermo e avvio della trasmissione in diretta; supporta le impostazioni di collegamento degli orari

14. La stazione Director supporta l'anteprima degli schermi dei computer portatili, degli schermi dei computer desktop, del panorama dell'insegnante, del primo piano dell'insegnante, del panorama dello studente, del primo piano dello studente, della lavagna sinistra, della lavagna destra e degli schermi PVW e PGM; e in base alla strategia del regista, può eseguire il controllo del regista automatico, semiautomatico e manuale

15. La postazione del direttore supporta il collegamento con la piattaforma per gli orari delle lezioni ed esegue la registrazione automatica e la direzione automatica in base alla strategia dell'orario delle lezioni

16. Controllo della telecamera della stazione di regia, supporta il controllo della telecamera front-end, impostazione di posizioni preimpostate, chiamata di posizioni preimpostate, supporta 10 posizioni preimpostate; supporta il controllo della lunghezza focale della fotocamera e della rotazione orizzontale

17. La stazione del regista supporta il controllo della registrazione e della trasmissione, supporta le operazioni di avvio, pausa e arresto della registrazione e della trasmissione; supporta le operazioni di avvio e arresto delle trasmissioni in diretta; supporta le impostazioni del regista automatiche, semiautomatiche e manuali

18. La console del regista supporta le impostazioni di layout, supporta 12 chiamate di layout in modalità di sintesi video fisse e può personalizzare 6 modalità di layout

19. La postazione del regista supporta le impostazioni di layout della modalità video per HDMI1, HDMI2 e canali multischermo virtuali

20. WEB supporta la modifica del metodo di accesso al pannello di controllo e il metodo di accesso supporta l'accesso con password singola e l'accesso con nome utente + password

21. Supporta l'acquisizione automatica o l'impostazione manuale dell'indirizzo IP del dispositivo, del gateway e delle informazioni sulla maschera e supporta la divisione VLAN e la configurazione NAT delle porte di rete

22. Supporta le impostazioni di codifica video, è possibile impostare la qualità di codifica video, frame rate, bit rate (128K-8M), risoluzione, intervallo I frame, I frame e coefficiente di quantizzazione frame P

23. Supporta la funzione multicast, è possibile impostare l'indirizzo multicast e la porta multicast

24. Supporta la configurazione automatica della registrazione e della trasmissione, imposta le informazioni sul flusso di accesso dell'insegnante, dello studente e della telecamera della lavagna, configura manualmente il codice del regista, il codice di commutazione del regista; canale dello schermo di registrazione del regista

25. Supporta la configurazione dell'evento di trasmissione automatica che attiva la priorità dell'evento e attiva il tempo di conservazione dell'evento

26. Gestione del controllo ambientale: è possibile configurare comandi di controllo centrale per ciascuna interfaccia di controllo RS232/485, I/O e a infrarossi, impostare script, protocolli, attività pianificate, gateway IoT, collegamento audio e video, riattivazione del dispositivo, controllo di rete , Controllo dello schermo Huawei (Hongmeng), analisi bidirezionale e altre funzioni di controllo

27, 1. Supporta fino a 16 accessi a flussi video di rete, può monitorare in modo flessibile i protocolli audio e video, i dati di larghezza di banda, i dati di perdita di pacchetti di rete dei flussi video a cui si accede e impostare mosaici per i flussi video; 2. Servizio di inoltro di flussi RTSP, supporta l'anteprima e la visione di ciascun flusso di inoltro RTSP sulla pagina WEB, impostando ciascun protocollo audio di flusso (AAC, G711, G722) e la selezione della sorgente di accesso video

28. Supporta l'importazione e l'esportazione di file di configurazione del sistema, l'importazione e il download di file di configurazione del tablet di controllo Android

29. Il video registrato può essere riprodotto su richiesta in più schermate sul Web o output sul display tramite HDMI per la decodifica e la riproduzione; Supporta inoltre l'ottenimento di file video di dispositivi simili nella stessa rete per la visualizzazione su richiesta
