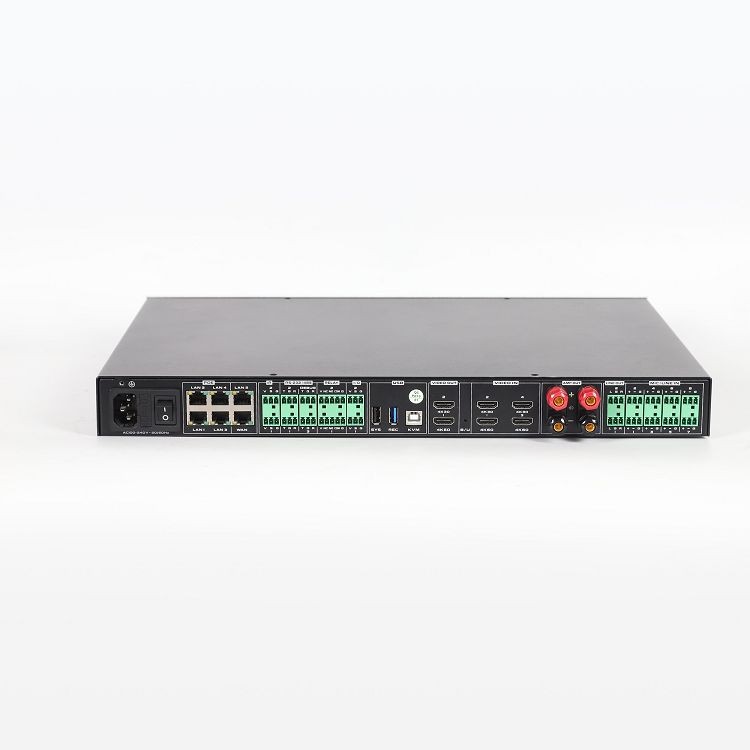

Terminale per aule di registrazione e trasmissione premium

Il terminale educativo intelligente TCN108P RO adotta un chip di elaborazione ad alte prestazioni recentemente aggiornato. È un dispositivo terminale intelligente che integra elaborazione audio digitale, matrice video, controllo centrale didattico, elaborazione multimediale, interazione video, controllo IoT, registrazione e trasmissione boutique, interruttore POE e altri moduli funzionali. L'host dispone di RS-232, RS-485, RELAY, I/O, I/R a infrarossi, USB, terminale dell'amplificatore di potenza, ingresso MIC/LINE IN (supporta l'alimentazione phantom), LINEA stereo Phoenix head OUT, HDMI, porta LAN, porta WAN e altri ricchi tipi di interfaccia fisica di input e output, che abbinano varie apparecchiature audio e video e apparecchiature di controllo ambientale per soddisfare le esigenze di informatizzazione didattica nello scenario applicativo delle aule di registrazione e trasmissione boutique.

Ingresso video:4 interfacce HDMI (gli ingressi HDMI1 e HDMI3 supportano 4K30 quando la modalità regista non è abilitata), l'accesso alla telecamera di rete IP locale supporta non meno di 16 canali e l'inoltro di rete supporta non meno di 4 canali;

Uscita video:2 interfacce HDMI;

Ingresso audio:Ingressi terminali Phoenix a 8 canali, supporto alimentazione phantom 48 V, ingresso MIC e ingresso linea adattivo lineare;

Uscita audio:2 coppie di terminali Line OUT Phoenix per uscita stereo (L/R può emettere la sorgente audio in modo indipendente), uscite dell'amplificatore digitale a 2 canali da 100 W a 8 ohm;

Porta di controllo:3 RS-232/RS-485, 2 RELAY, 2 I/O, 2 IR a infrarossi, 1 porta di debug;

Switch di rete Gigabit:1 porta WAN, 5 porte LAN, VLAN può essere divisa, LAN1-LAN4 supporta l'alimentazione POE;

Interfaccia USB:2 USB Type-A, 1 USB Type-B, supporta la copia automatica dei contenuti registrati e l'aggiornamento del sistema;

Disco rigido:Disco rigido standard integrato da 2 TB;

Installazione:Installazione in rack standard da 19-pollici, altezza non superiore a 1U;

Accesso al gateway ZigBee:Supporta il gateway per accedere al terminale tramite RJ45 e controllare il modulo IoT tramite il pannello di controllo;

Connessione:La telecamera di monitoraggio didattico è collegata al terminale educativo intelligente tramite un cavo di rete e la telecamera è alimentata da POE;

Pulsante di commutazione:I doppi interruttori di alimentazione garantiscono la sicurezza del sistema, interruttore morbido ad alta potenza sul pannello anteriore, interruttore rigido ad alta potenza sul pannello posteriore.

• Supporta il segnale HDMI e l'accesso al segnale di flusso RTSP di rete, codifica e decodifica indipendenti di ciascun video HDMI, codifica 8-canale 1080P@30 e decodifica 8-canale 1080P@30; supporta H.265 e H.264;
• L'interazione video ha una capacità massima di anti-jitter di rete fino a 600 ms, garantendo che il regolare svolgimento delle chiamate interattive non venga sostanzialmente influenzato in caso di jitter di rete. I flussi principali e secondari massimi possono essere regolati su 8 Mbps, il controllo del flusso massimo è 20 volte, l'intervallo di richiesta del frame I può essere regolato e la soglia massima di tolleranza dell'errore di decodifica è 100;
• L'host dispone di sintesi multischermo ibrida integrata, che supporta varie commutazioni video, allocazione, sovrapposizione di sottotitoli, regolazione dei parametri dell'immagine e configurazione a mosaico;
• Funzioni di registrazione e archiviazione locali integrate, che supportano fino a 6 canali di registrazione video e audio (modalità filmato e modalità risorsa); supporta la funzione push di streaming live RTMP e lo streaming live può selezionare arbitrariamente il flusso audio e video collegato al computer locale; i video registrati possono essere riprodotti su richiesta sul WEB o visualizzati sul display tramite HDMI per la decodifica e la riproduzione; supporta l'aggancio con piattaforme FTP di terze parti, il caricamento di materiale didattico registrato, il tempo di caricamento può essere personalizzato e il tempo di registrazione può essere impostato per ogni giorno (massimo 24 ore);
• I file MP4 registrati possono essere scaricati dal terminale W EB. Puoi scegliere di scaricare i file in modalità filmato o tutti i file. I file registrati possono essere ordinati per ora e durata della registrazione. Puoi anche scaricare i file direttamente su un'unità flash USB.
• Funzione di suddivisione e sintesi video integrata, che può realizzare sintesi a schermo singolo, doppio schermo, tre schermi, nove schermi, sedici schermi e altre sintesi a schermo singolo/immagine nell'immagine/immagine fuori immagine e sovrapposizione dei sottotitoli;
• Supportare l'accesso ai sistemi di controllo distribuiti, supportare l'accesso del terminale all'anteprima delle immagini, al controllo della visualizzazione distribuita e alla visualizzazione su schermo distribuita ed essere utilizzato come macchina con interfaccia di input e output distribuita;
• Funzione di mixaggio del modulo processore audio: supporta il mixaggio di audio locale, audio incorporato HDMI e flussi audio di rete remota nell'interfaccia audio locale; supporta anche il mixaggio di audio locale, audio incorporato HDMI e flussi audio di rete nel modulo audio di rete;
• Modulo di elaborazione audio, algoritmi di elaborazione audio AFC, ANS, AEC, AGC integrati, dotato di moduli di espansione, equalizzazione, compressore, ritardo, limitatore e pre e post-elaborazione; impostazioni di mixaggio, supporto MIC/LINE, HDMI, ingresso audio di rete, routing audio può configurare in modo flessibile LINE OUT, HDMI OUT, uscita AMP OUT dell'amplificatore di potenza;
• Supporta videoconferenze SIP dual-stream, supporta l'interazione video multipunto estesa e supporta l'interazione video per l'insegnamento remoto di 1+3-party;
• Protocolli di comunicazione: SIP, BFCP dual stream, RTSP, RTMP, TCP/IP, FTP, UDP, TLS;
• Supporta la copia automatica dei file di registrazione dell'host sull'unità flash USB, supporta la copia dell'ultima lezione e del corso di una settimana, aggiornamento forzato del sistema dell'unità flash USB e ripristino della configurazione iniziale;
• Il Web dispone di una stazione di trasmissione automatica incorporata, che supporta le modalità di trasmissione automatica, semiautomatica e manuale; supporta il cambio schermata PVW e PGM, la registrazione, la pausa e l'arresto delle operazioni; funzionamento della telecamera, funzionamento della sintesi dello schermo e avvio della trasmissione in diretta; supporta le impostazioni di collegamento degli orari;
• La stazione Director supporta l'anteprima degli schermi dei computer portatili, degli schermi dei computer desktop, del panorama dell'insegnante, del primo piano dell'insegnante, del panorama dello studente, del primo piano dello studente, della lavagna sinistra, della lavagna destra e degli schermi PVW e PGM; e in base alla strategia del regista, può eseguire il controllo del regista automatico, semiautomatico e manuale.
• La postazione del direttore supporta il collegamento con la piattaforma per gli orari delle lezioni, ed effettua la registrazione automatica e la direzione automatica secondo la strategia dell'orario delle lezioni;
• Controllo della telecamera della stazione di regia, supporta il controllo della telecamera front-end, impostazione di posizioni preimpostate, chiamata di posizioni preimpostate, supporta 10 posizioni preimpostate; supporta il controllo della lunghezza focale della fotocamera e della rotazione orizzontale;
• La stazione di regia supporta il controllo della registrazione e della trasmissione, supporta le operazioni di avvio, pausa e arresto della registrazione e della trasmissione; supporta le operazioni di avvio e arresto delle trasmissioni in diretta; supporta le impostazioni del regista automatiche, semiautomatiche e manuali;
• La console del regista supporta le impostazioni di layout, supporta 12 chiamate di layout fisse in modalità di sintesi video e può personalizzare 6 modalità di layout;
• La postazione del regista supporta le impostazioni di layout della modalità video per HDMI1, HDMI2 e canali multischermo virtuali;
• WEB supporta la modifica del metodo di accesso al pannello di controllo e il metodo di accesso supporta l'accesso con password singola e l'accesso con nome utente + password;
• Supporta l'acquisizione automatica o l'impostazione manuale dell'indirizzo IP del dispositivo, del gateway e delle informazioni sulla maschera e supporta la divisione VLAN e la configurazione NAT delle porte di rete;
• Supporta le impostazioni di codifica video, puoi impostare la qualità di codifica video, frame rate, bit rate (128K-8M), risoluzione, intervallo I frame, coefficiente di quantizzazione I frame e P frame;
• Supporta la funzione multicast, è possibile impostare l'indirizzo multicast e la porta multicast;
• Supporta la configurazione automatica della registrazione e della trasmissione, imposta le informazioni sul flusso di accesso dell'insegnante, dello studente e della telecamera della lavagna, configura manualmente il codice del regista, il codice di commutazione del regista; canale dello schermo di registrazione del regista;
• Supporta la configurazione dell'evento di trasmissione automatica che attiva la priorità dell'evento e attiva il tempo di conservazione dell'evento;
• Gestione del controllo ambientale: è possibile configurare comandi di controllo centrale per ciascuna interfaccia di controllo RS232/485, I/O e a infrarossi, impostare script, protocolli, attività pianificate, gateway IoT, collegamento audio e video, riattivazione del dispositivo, controllo di rete, Huawei controllo dello schermo (Hongmeng), analisi bidirezionale, Beidou AI e altre funzioni di controllo;
• Supporta fino a 16 accessi a flussi video di rete, può monitorare in modo flessibile i protocolli audio e video, i dati di larghezza di banda, i dati di perdita di pacchetti di rete dei flussi video a cui si accede e impostare mosaici per i flussi video; 2. Servizio di inoltro di flussi RTSP, supporta l'anteprima e la visione di ciascun flusso di inoltro RTSP sulla pagina WEB, impostando ciascun protocollo audio di flusso (AAC, G711, G722) e la selezione della sorgente di accesso video;
• Supporta l'importazione e l'esportazione di file di configurazione del sistema, l'importazione e il download di file di configurazione del tablet di controllo Android;
• Il video registrato può essere riprodotto su richiesta su più schermi sul WEB o visualizzato sul display tramite HDMI per la decodifica e la riproduzione; supporta inoltre l'ottenimento di file video da dispositivi simili nella stessa rete per la visualizzazione su richiesta.
